DONNÉES GÉNÉRALES |
Année du premier vol (ou de design, si seul projet) |
1929 |
Pays | Allemagne |
Designer(s) | LAUBENTHAL, Paul |
Premier constructeur | Klemm Light Aeroplane Works, (DE) |
Type d'appareil | Planeur |
Fonction | Performance |
SPÉCIFICATIONS TECHNIQUES |
Envergure | 15.2 m |
Longueur | 5.7 m |
Hauteur | 1.3 m |
Allongement | -- |
Surface alaire | 15.8 m2 |
Profil aile | Göttingen 535 |
Masse à vide | 149.2 kg |
Masse maxi | 219.2 kg |
Charge alaire | 13.4 kg/m2 |
Vitesse mini | -- |
Vitesse maxi | -- |
Finesse maxi | |
Taux de chute mini | -- |
Nb sièges | 1 |
Structure | Bois et toile |
Constructeur(s) |
| ||||||

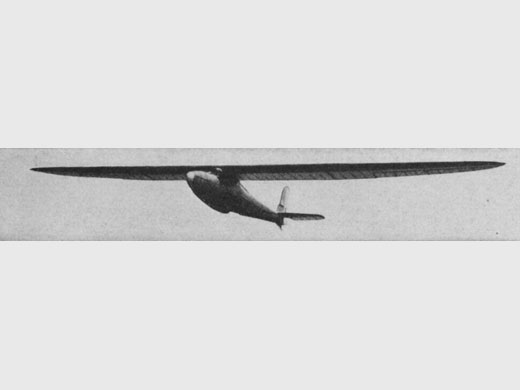

Infos techniques | Développement du Württemberg de l'année précédente. Aile cantilever en trois parties, partie centrale rectangulaire et panneaux externes de forme elliptique aux saumons. Ce dessin est typique de presque tous les designs de l'Akaflieg Darmstadt. Aile monolongeron, bord d'attaque coffré, posée sur une cabane. Le pilote est assis sous le bord d'attaque de l'aile. Fuselage de forme ovoïde, revêtu de contreplaqué. | ||||||
Histoire résumée | Wolf Hirth a participé au concours de la Rhön 1929 avec ce planeur qui avait été commandé par le Württembergischer Luftfahrt-Verband (Württemberg Aeronautical Association) de Stuttgart (DE). | ||||||
Liens personnalités | Pas de personnalité associée. |
Liens WEB | Site : UIUC Applied Aerodynamics Group . Göttingen 535 airfoil . (2009-11-12) Site : UIUC Applied Aerodynamics Group . Gottingen 535 fichier DAT. (2009-11-12) |
Livres | Das Segelflugzeug par LANGSDORFF, Werner von (1931) [p. 149. Photo + specs]. Tecnica del Volo a Vela par BARTOCCI, E. & RIGHETTI, M. (1936) [p. 43. Note + photo + specs]. |
Autres sources | Technical report of the Rhön glider meeting 1929, par A. Lippisch, Wasserkuppe, Rhön, The British Gliding Association Journal vol. 1 n° 3, janvier 1931 p 66-82. Published in "Zeitschrift fiir Flugtechnik und Motorluftschriffahrt," 21st volume, No. 4, p. 92 ; editor R. Oldenbourg, Munich. |
