Schneider Grünau Commodore

DONNÉES GÉNÉRALES
Année du premier vol
(ou de design, si seul projet)		 1935
Pays Allemagne
Designer(s) SCHNEIDER, Edmund
Premier constructeur Flugzeugbau Edmund Schneider
Type d'appareil Planeur
Fonction Performance

SPÉCIFICATIONS TECHNIQUES
Envergure 16 m
Longueur 7 m
Hauteur 1.27 m
Allongement15.5
Surface alaire16.5 m2
Profil aileEmplanture Göttingen 535, saumon symétrique
Masse à vide145 kg
Masse maxi235 kg
Charge alaire14.2 kg/m2
Vitesse mini--
Vitesse maxi--
Finesse maxi23 à 55 km/h
Taux de chute mini0.59 m/s à 45 km/h
Nb sièges1
StructureBois et toile

[Handbuch des Motor- und Segelfliegens - collection J-M. Mesot]
[Handbuch des Motor und Segelfliegens - collection J-M. Mesot]

AUTRES INFORMATIONS

Constructeur(s)
ConstructeurConstruits
Flugzeugbau Edmund Schneider--
Nombre total de constructions--
Infos techniques--
Histoire résumée--
Liens personnalitésSCHNEIDER, Edmund (Allemagne)
RemarquesAnnée à confirmer

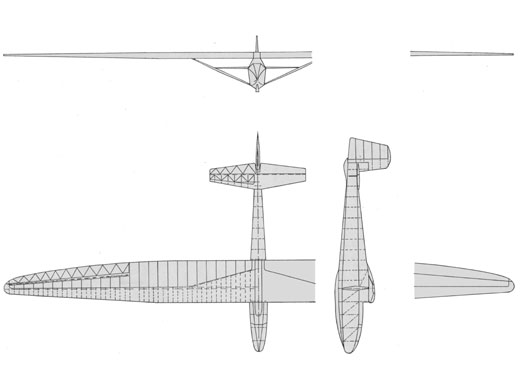

Les formes de 3-vues diffèrent grandement au niveau de l'avant du fuselage et des ailes (voir Compléments docs ci-dessous).
Compléments docs

SOURCES DOCUMENTAIRES

Liens WEBSite : UIUC Applied Aerodynamics Group's . Göttingen 535 airfoil. (2010-04-16 JM)
Site : UIUC Applied Aerodynamics Group's . Göttingen 535 fichier DAT. (2010-04-16 JM)
Site : LuftArchiv . 2 photos + plan 3 vues. (2013-12-06 CL)
LivresFlugzeug-Typenbuch 1944
par SCHNEIDER, Helmut (1944) [p. 336, 337. Photo + 3-vues + specs].
Handbuch des Motor- und Segelfliegens - Band 1
par VOGELSANG, W. (1935) [p. 213, 214, 215. Photo + 3-vues + specs].

MODÈLES RÉDUITS

Pas de plan ou kit référencé.
Fiche n° 2428 [Dernière mise à jour : 2010-04-16]
