Akaflieg Berlin B-05

DONNÉES GÉNÉRALES
Année du premier vol
(ou de design, si seul projet)
1937
Pays Allemagne
Designer(s) FFG Berlin
Premier constructeur Flugtechnische FachGruppe an der Technischen Hochschule Berlin
Type d'appareil Planeur
Fonction Performance

SPÉCIFICATIONS TECHNIQUES
Envergure 15 m
Longueur 6.15 m
Hauteur 1.24 m
Allongement20.45
Surface alaire11 m2
Profil aileEmplanture Göttingen 549, milieu Göttingen 497, saumon Göttingen 497
Masse à vide140 kg
Masse maxi225 kg
Charge alaire20.45 kg/m2
Vitesse mini--
Vitesse maxi228 km/h
Finesse maxi30.5 à 76 km/h
Taux de chute mini0.67 m/s à 64 km/h
Nb sièges1
Structure--

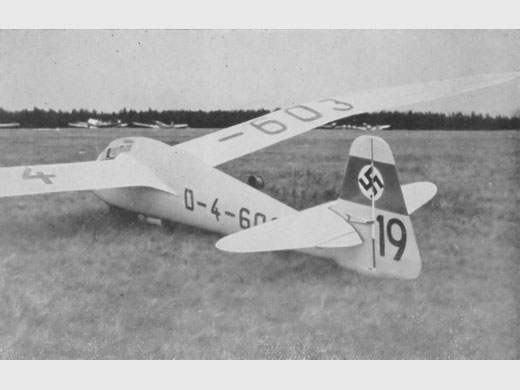

[Flugzeug-Typenbuch, Ausgabe 1944 - collection J-M. Mesot]

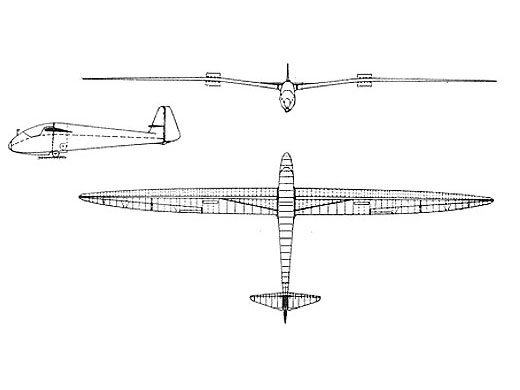

[3-vues via Michel Blanchard]

AUTRES INFORMATIONS

Constructeur(s)
ConstructeurConstruits
Flugtechnische FachGruppe an der Technischen Hochschule Berlin--
Nombre total de constructions--
Infos techniquesAiles en mouette. Train d'atterissage rétractable, freins de piqué
Histoire résumée--
Liens personnalités Pas de personnalité associée.

SOURCES DOCUMENTAIRES

Liens WEBSite : UIUC Applied Aerodynamics Group's . Göttingen 549 airfoil. (2010-03-26 JM)
Site : UIUC Applied Aerodynamics Group's . Göttingen 549 fichier DAT. (2010-03-26 JM)
Site : UIUC Applied Aerodynamics Group's . Göttingen 497 airfoil. (2010-03-26 JM)
Site : UIUC Applied Aerodynamics Group's . Göttingen 497 fichier DAT. (2010-03-26 JM)
LivresFlugzeug-Typenbuch 1944
par SCHNEIDER, Helmut (1944) [p. 282. Photo + specs].

MODÈLES RÉDUITS

Pas de plan ou kit référencé.
Fiche n° 2460 [Dernière mise à jour : 2010-05-21]
