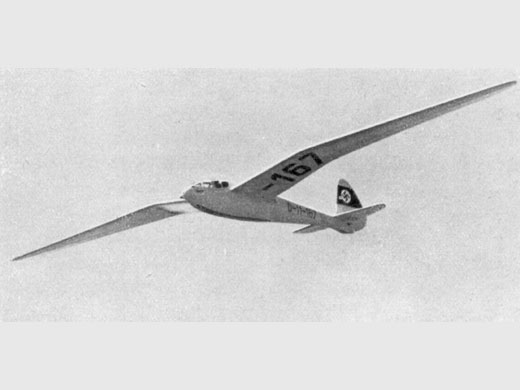

DFS Reiher

DONNÉES GÉNÉRALES
Année du premier vol
(ou de design, si seul projet)
1937
Pays Allemagne
Designer(s)JACOBS, Hans
Premier constructeur Deutsche Forschungsanstalt für Segelflug E.V.
Type d'appareil Planeur
Fonction Performance

SPÉCIFICATIONS TECHNIQUES
Envergure 19 m
Longueur 7.27 m
Hauteur 2.28 m
Allongement18.64
Surface alaire19.36 m2
Profil aileEmplanture Göttingen 549, milieu Göttingen 549, saumon Göttingen 676
Masse à vide238 kg
Masse maxi323 kg
Charge alaire16.65 kg/m2
Vitesse mini--
Vitesse maxi--
Finesse maxi33
Taux de chute mini0.5 m/s
Nb sièges1
Structure--

Spécifications détaillées
[Der Segelflug im Wettbewerb der Völker - collection J-M. Mesot]
[Pas de plan 3 vues connu]

AUTRES INFORMATIONS

Constructeur(s)
ConstructeurConstruits
    Deutsche Forschungsanstalt für Segelflug E.V.
--
Nombre total de constructions--
Infos techniques--
Histoire résumée--
Liens personnalitésJACOBS, Hans (Allemagne)
RemarquesDer Reiher = héron
Exemplaires existants Immatriculé : D-6045, en état de vol, localisation :Osnabrücker Verein für Luftfahrt
Immatriculé : D-7033, en état de vol, localisation :Wasserkuppe (Allemagne)
Compléments docsVoir d'autres documents

SOURCES DOCUMENTAIRES

Liens WEBSite : Scale Soaring UK . Texte + 6 photos + plan 3 vues + specs. (2009-10-29 CL)
Site : UIUC Applied Aerodynamics Group's . Göttingen 549 airfoil. (2009-11-29)
Site : UIUC Applied Aerodynamics Group's . Göttingen 549 fichier DAT. (2009-11-29)
Site : UIUC Applied Aerodynamics Group's . Göttingen 676 airfoil. (2010-04-10 JM)
Site : UIUC Applied Aerodynamics Group's . Göttingen 676 fichier DAT. (2010-04-10 JM)
Site : Vintage Sailplanes . Note + 44 photos (dont construction d'une réplique) + plan 3 vues + specs. (2010-04-16 CL)
Site : Equations Model Kits . Photos (vues stéréoscopiques). (2010-04-16 CL)
Site : Page du musée de la Wasserkuppe . Texte + une photo + specs. (2010-04-16 CL)
Site : Vintage Glider Club Deutschland . Construction d'une réplique (D-6045) en 2008. (2010-04-16 CL)
LivresDer Segelflug im Wettbewerb der Völker, , ZUERL, Hubert (1941) [p. 16, 23. Photo + description]
Sailplanes 1920-1945, , SIMONS, Martin (2001) [p. 124. Photo + description]
Autres sourcesSoaring juillet-août 1945 p 5-7, 18. Texte + photo + étude technique + plan 3 vues.
Soaring septembre-octobre 1945 p 4-7. Texte + photo (suite et fin du numéro précédent).

MODÈLES RÉDUITS

    - Plan Detlef Draheim,, échelle 1:6 (envergure : 3160 mm)
  • Construction de Ladislav VASEK (Laco) (SK)
    - Plan Chris CHARLESWORTH (UK),, échelle 1/4 (envergure : 475 cm)
    - Plan Jim EALY (USA),, échelle 1/5 (envergure : 315 cm)
    - Plan Steffen, Jürgen,, échelle 1:4,3 (envergure : 4410 mm)
    - Kit Aerosente Glider Workshop,, échelle 1/3 (envergure : 6,33 m)
  • Construction de David, Fudi50 (Californie, USA)
    - Kit Tom Bode (Woodwing) Allemagne,, échelle 1/3 (envergure : 6,33 m)
    - Plan inconnu (via RC Groups),, échelle 1/5 (envergure : 310 cm)
    - Plan Mike Smart Designs (DE),, échelle 1/6 (envergure : 126 pouces)
Fiche n° 491 [Dernière mise à jour : 2011-04-06]
