DFS Rhönsperber

DONNÉES GÉNÉRALES
Année du premier vol
(ou de design, si seul projet)
1935
Pays Allemagne
Designer(s)JACOBS, Hans
Premier constructeur D.F.S.
Type d'appareil Planeur
Fonction Performance

SPÉCIFICATIONS TECHNIQUES
Envergure 15.3 m
Longueur 6.05 m
Hauteur 1.2 m
Allongement17.61
Surface alaire13.3 m2
Profil aileGöttingen 535
Masse à vide162 kg
Masse maxi250 kg
Charge alaire18.8 kg/m2
Vitesse mini--
Vitesse maxi200 km/h
Finesse maxi20 à 58 km/h
Taux de chute mini0.72 m/s à 58 km/h
Nb sièges1
StructureFuselage CTP, ailes bois et toile

Spécifications détaillées

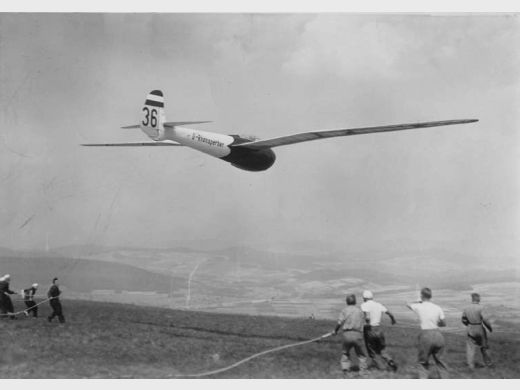

[Photo d'origine inconnue]
[Plan 3 vues d\'origine inconnue]

AUTRES INFORMATIONS

Constructeur(s)
ConstructeurConstruits
    D.F.S.
100
Nombre total de constructions100
Infos techniquesVersion motorisée, moteur Ava de 20 CV.[Luftarchiv, 1 photo]
Histoire résuméeRhönsperber = Épervier de la Rhön


Liens personnalitésJACOBS, Hans (Allemagne)
Exemplaires existants Immatriculé : BGA-260, en état de vol, localisation inconnue.
Immatriculé : D-9025, en état de vol, localisation inconnue.
Immatriculé : D-Rhönsperber, en exposition, localisation : Deutsche Segelflugmuseum mit Modellflug Wasserkuppe, Allemagne
Pack(s) photosImmatriculation : BGA-260. Photographié par Chris Williams () sur Scale Soaring UK 47 photos, 4 Mo
Immatriculation : D-9025. Photographié par Johannes Vanhamme (08/2007) sur Rétroplane.net
Compléments docsVoir d'autres documents

SOURCES DOCUMENTAIRES

Liens WEBSite : LuftArchiv . Photo d'un exemplaire motorisé. (2009-11-06 CL)
Site : UIUC Applied Aerodynamics Group's . Göttingen 535 airfoil. (2009-11-29)
Site : UIUC Applied Aerodynamics Group's . Göttingen 535 fichier DAT. (2009-11-29)
Site : www.rhoensperber.de . Site de la machine de Jens (D-9025) restaurée. Nombreuses photos.. (2009-12-03 CL)
Site : Flight Archive . Note + photo. (2010-01-17 CL)
LivresFlugzeug-Typenbuch 1944, Handbuch der Deutschen Luftfahrt- und Zubehör-Industrie, SCHNEIDER, Helmut (1944) [p. 311. Photo + specs]
Sailplanes 1920-1945, , SIMONS, Martin (2001) [p. 112. Texte + 4 photos + specs]
Segelflug am Spitzerberg und Hundseimer Kogel, , KEIMEL, Reinhard (2010) [p. 40, 67, 87. 3 photos]
Segelflugzeug Geschichten, Die Gleit- und Segelflugzeuge des Deutschen Segelflugmuseums auf der Wasserkuppe, SELINGER, Peter F. (2004) [p. 50-53. Texte + 4 photos + specs]
Autres sourcesRhonsperber update, VGC News n° 129 (printemps 2010) p 36. 4 photos.

MODÈLES RÉDUITS

    - Plan Jérôme Fontes,, échelle 1/3,5 (envergure inconnue)
    - Plan Nexus,, échelle 1/3.5 (envergure : 440 cm)
  • Construction de Christian Guillaume
    - Plan Alfred (DE),, échelle 1/2 (envergure : 750 cm)
Fiche n° 492 [Dernière mise à jour : 2010-10-25]
