Piana Canova PC-500

DONNÉES GÉNÉRALES
Année du premier vol
(ou de design, si seul projet)		 1937
Pays Italie
Designer(s) PIANA CANOVA, Flaminio
Premier constructeur Flaminio PIANA CANOVA & Torino group (?) (IT)
Type d'appareil Aile volante
Fonction Expérimental

SPÉCIFICATIONS TECHNIQUES
Envergure 6.1 m
Longueur 5.4 m
Hauteur--
Allongement1.94
Surface alaire17.8 m2
Profil aile--
Masse à vide100 kg
Masse maxi175 kg
Charge alaire9.83 kg/m2
Vitesse mini--
Vitesse maxi--
Finesse maxi
Taux de chute mini--
Nb sièges1
StructureBois et toile

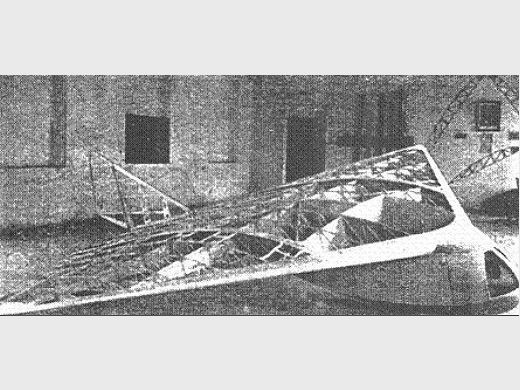

[Alianti italiani d'epoca]

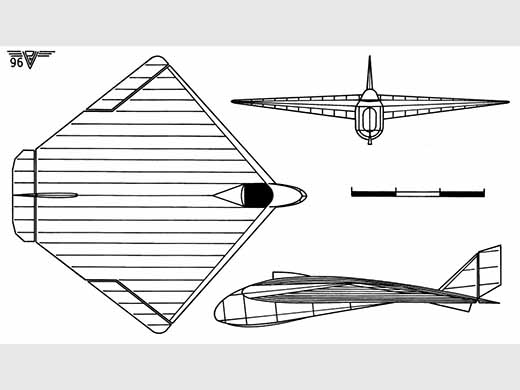

[Dessin Philippe Vigneron]

AUTRES INFORMATIONS

Constructeur(s)
ConstructeurConstruits
Flaminio PIANA CANOVA & Torino group (?) (IT)1
Nombre total de constructions1
Infos techniquesVersion améliorée de la PC-100, conservant le profil et la forme rhomboïdale de l'aile (la forme de l'aile est presque un carré. Une aile "carré" aurait un allongement de 0,5). Les profils des PC-100 et PC-500 sont les mêmes. Les ailes de faible allongement permettent de voler à des angles d'incidence plus grands avant de décrocher : La PC-500 décroche à environ 35°. L'aile est construite entièrement en bois et entoilée.
Les gouvernes du PC-500 sont conventionnelles. Ailerons sur les bords de fuite aux saumons et stabilisateur horizontal constitué d'une seule pièce elliptique à l'arrière de l'aile. La dérive est triangulaire, avec un volet à coins arrondis, placé au-dessus du bord de fuite de l'aile.
Cet appareil n'est pas un aile volante à proprement parler car il est muni d'un fuselage, malgré que ce dernier soit très court, le nez ne dépassant guère le bord d'attaque de l'aile. Il est de section ovoïde et ne dépasse pas le dessus de l'aile. Le cockpit est ouvert, placé immédiatement derrière le bord d'attaque de l'aile, avec un appui-tête profilé à l'arrière.
L'atterrisseur est constitué de deux roues fixes montées à l'extrémité de jambes courbées et d'une petite roue à l'arrière. La PC-500 était trè robuste, capable de voltiger et apte à des lancements par remorquages avion.
Histoire résuméeEn 1937 la PC-500 fut soumise à une série de tests au centre d'expérimentation de Guidonia (Italie). Des vols d'essais furent réalisés, y compris des vols à haute altitude. Mais le comité chargé de l'évaluation de l'appareil ne fut pas convaincu et ce projet n'eut pas de suite.
Liens personnalités Pas de personnalité associée.
Compléments docs

SOURCES DOCUMENTAIRES

Liens WEBSite : Word Heritage Encyclopedia . Texte + specs. (2018-09-20 CL)
Site : Wikipedia . Flaminio_Piana_Canova. Note + plan 3 vues. (2018-09-20 CL)
LivresAlianti italiani
par PAJNO, Vittorio (2000) [p. 136. Dessin].
Alianti Italiani d'Epoca
par PEDRIELLI, Vincenzo (2011) [p. 198-199. Note + photo + plan 3 vues + specs].

MODÈLES RÉDUITS

Pas de plan ou kit référencé.
Fiche n° 1017 [Dernière mise à jour : 2018-09-28]
