J2mcL Planeurs - Fiche planeur n°

PIK-03C Kajava

DONNÉES GÉNÉRALES

Année du premier vol (ou de design, si seul projet)	1958
Pays	Finlande
Designer(s)	ROININEN, Olav & PIKKARAINEN, Urpo & TERVO, Tuomo
Premier constructeur	Jämi Flying School (Finnish Aeronautical Society) and flying clubs in Findand
Type d'appareil	Planeur
Fonction	Performance

SPÉCIFICATIONS TECHNIQUES

Envergure	15 m
Longueur	6.6 m
Hauteur	--
Allongement	17.1
Surface alaire	13.1 m²
Profil aile	Göttingen 549 (emplanture) Laminaire (bord intérieur de l'aileron) Göttingen 693 (saumon)
Masse à vide	170 kg
Masse maxi	280 kg
Charge alaire	21.4 kg/m²
Vitesse mini	--
Vitesse maxi	--
Finesse maxi	30
Taux de chute mini	0.61 m/s à 65 km/h
Nb sièges	1
Structure	Bois et toile

[The world's sailplanes, Die Segelflugzeuge der Welt Les planeurs dans le monde - collection J-M. Mesot]

AUTRES INFORMATIONS

Constructeur(s)

Constructeur	Construits
Jämi Flying School (Finnish Aeronautical Society) and flying clubs in Findand	20
Nombre total de constructions	20

Infos techniques

Les données sont celles du 3C Kajava
Pik 3A (1950): envergure 13 m.
PIK 3B (1955) : 13 m
PIK 3C Kajava (1958) : 15m

Histoire résumée

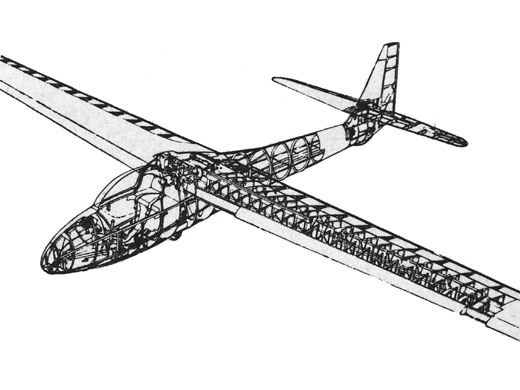

Développé à partir du PIK 3 en vue de remplir les conditions de la classe "restriced" de l'OSTIV. Destiné à l'entrainement des élèves avancés et aux concours. Le fuselage a été raccourci. La structure et la forme de l'aile sont entièrement nouvelles. Des longerons auxiliaires ont été rajoutés devant et derrière le longeron principal.Le bord d'attaque est en mousse recouverte de contreplaqué, celui-ci allant jusqu'au longeron arriève. La surface de l'empennage et la disposition des commandes sont les mêmes que sur le PIK 3.
Participation aux championnats du monde de Lezno en 1958.

Liens personnalités

Pas de personnalité associée.

Remarques

Kajava = mouette

Exemplaires existants

	Immatriculé : OH-201 (En exposition), localisation : Suomen Ilmailumuseosäätiö / Finnish Aviation Museum Foundation
	Immatriculé : OH-245 (Inconnu), localisation : Suomen Ilmailumuseosäätiö / Finnish Aviation Museum Foundation

Pack(s) photos

Immatriculation : OH-201. Photographié par Suomen Ilmailumuseo () sur Iwaru Oy 49 photos de l'appareil en stockage.
Immatriculation : OH-245. Photographié par Janne Kuuti (2011) sur Iwaru Oy 11 photos du cockpit.

SOURCES DOCUMENTAIRES

Liens WEB	Site : UIUC Applied Aerodynamics Group's . Göttingen 549 airfoil. (2010-04-21 JM) Site : UIUC Applied Aerodynamics Group's . Göttingen 549 fichier DAT. (2010-04-21 JM) Site : UIUC Applied Aerodynamics Group's . Göttingen 693 airfoil. (2010-04-21 JM) Site : UIUC Applied Aerodynamics Group's . Göttingen 693 fichier DAT. (2010-04-21 JM) Site : Iwaru Oy . 2 photos. (2012-01-07 CL) Site : Polyteknikkojen Ilmailukerho Ry . Note + plan 2 vues. (2012-01-11 CL)
Livres	Pik-Sarjan Lentikoneet par RAUNIO, Jukka (1995) []. Sailplanes 1945-1965 par SIMONS, Martin (2001) [p. 49, 51-52. Note + 1 photo + plan 3 vues + specs]. The world's sailplanes par OSTIV (1958) [p. 20, 23 -26. Photo + 3-vues + specs + description].
Autres sources	Soaring mars-avril 1959 p 23. Photo.

MODÈLES RÉDUITS

Pas de plan ou kit référencé.

Fiche n° 1023 [Dernière mise à jour : 2012-01-11]
