Sablier Type 20

DONNÉES GÉNÉRALES
Année du premier vol
(ou de design, si seul projet)
1930
Pays France
Designer(s) SABLIER, Georges
Premier constructeur
Type d'appareil Planeur
Fonction Entraînement

SPÉCIFICATIONS TECHNIQUES
Envergure 9.8 m
Longueur 5.6 m
Hauteur--
Allongement--
Surface alaire12.9 m2
Profil aile--
Masse à vide72 kg
Masse maxi--
Charge alaire11 kg/m2
Vitesse mini--
Vitesse maxi--
Finesse maxi
Taux de chute mini--
Nb sièges1
StructureBois et toile

[L'Éducation professionnelle, 1961]
[Notices et techniques de construction de planeurs et avionnettes, Sablier, 1932]

AUTRES INFORMATIONS

Constructeur(s)
ConstructeurConstruits
--
Nombre total de constructions--
Infos techniquesPetit monoplace d'école pour passer les brevets A et B de vol sans moteur. Poutre monobloc caisson très robuste, le pilote étant assis directement sur le patin, qui, très galbé, pardonne les atterrissages anormaux, les efforts s'étalant d'autre part dans le large caissonnage central. Haubannage par mâts permettant le montage rapide sur piste, et évitant les tensions des haubannages souples. Voilure porteuse et grande manoeuvrabilité. Grande stabilité et faible vitesse d'utilisation.
"Poutre monobloc-caisson. Profil mince ou épais à volonté."
Histoire résumée"Poursuivant la recherche d'une poutre caisson, donnant une plus grande simplification constructive, le type 16, et son dérivé le type 20, furent étudiés."
Liens personnalitésSABLIER, Georges (France)
RemarquesAnnée approximative (<= 1932)
Compléments docs

SOURCES DOCUMENTAIRES

Liens WEBPas de site référencé.
LivresNotices et techniques de construction de planeurs et avionnettes

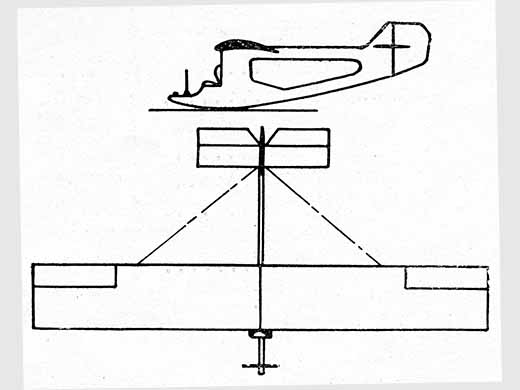

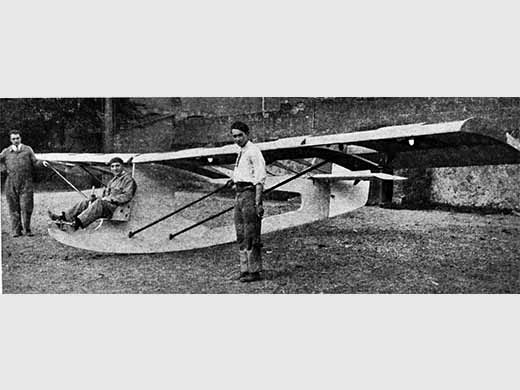

par SABLIER, Georges (1932) [p. 6. Note + photo + plan 3 vues + specs].
Plans de construction de planeurs et avionnettes
par SABLIER, Georges (1962) [Note + profil + specs].
Plans et construction d'un planeur d'entraînement
par SABLIER, Georges (1932) [p. 3. Figure, vue de profil].
Vieilles Plumes n° 22 - Le vol à voile des années 30, Pierre Massenet et l'AVIA
par VAYSSE, Pierre & PÉCHAUD, Robert & MARCEAU, Jacques (2010) [p. 154. Note + photo].
Vieilles Plumes n° 7 - Chronique du vol à voile français de 1933 à 1940
par MARCEAU, Jacques & VAYSSE, Pierre (1997) [p. 21. Notes + specs].
Autres sourcesL'Aéronautique n° 151, décembre 1931. Specs page 428
La technique de construction des planeurs, Georges Sablier, L'Éducation professionnelle, 1961

MODÈLES RÉDUITS

Pas de plan ou kit référencé.
Fiche n° 1131 [Dernière mise à jour : 2015-10-10]
