Akaflieg Hannover H-1 Vampyr 1921

DONNÉES GÉNÉRALES
Année du premier vol
(ou de design, si seul projet)
1921
Pays Allemagne
Designer(s) MADELUNG, George
Premier constructeur Akaflieg Hannover
Type d'appareil Planeur
Fonction Performance

SPÉCIFICATIONS TECHNIQUES
Envergure 12.6 m
Longueur 5 m
Hauteur--
Allongement9.9
Surface alaire16.1 m2
Profil aileGö 482 (Göttingen 441, d'après Zanrosso)
Masse à vide120 kg
Masse maxi195 kg
Charge alaire12.2 kg/m2
Vitesse mini39 km/h
Vitesse maxi--
Finesse maxi16
Taux de chute mini0.8 m/s
Nb sièges1
StructureBois et toile.

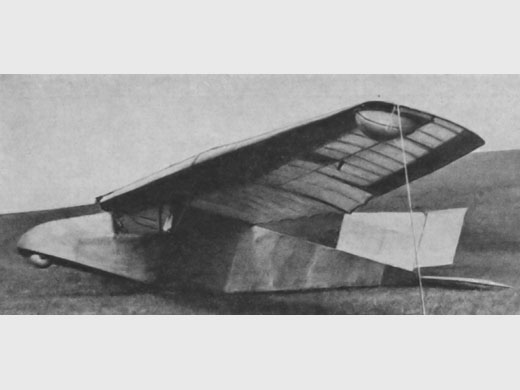

[Das Segelflug - collection J-M. Mesot]

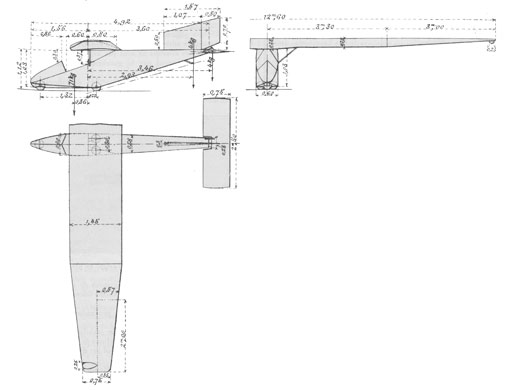

Panneaux d'ailes différents pour les deux versions 1921 et 1922 [dessin Martin SIMONS]

AUTRES INFORMATIONS

Constructeur(s)
ConstructeurConstruits
Akaflieg Hannover3
Nombre total de constructions3
Infos techniquesCette version a des ailerons articulés à bords de fuite d'ailerons droits.
Histoire résumée--
Liens personnalitésHENTZEN, F. (Allemagne)
MARTENS, Arthur (Allemagne)
RemarquesMessage de Stephan sur forum Rétroplane le 27/04/2011
J'ai appris ce matin en lisant le journal d'Hanovre qu'il y a un projet qui est en train d'être établi pour faire une reconstruction du Vampyr. Le projet va être suivit par le AkTIg (Arbeitskreis Technik- und Industriegeschichte der Region Hannover - groupe de travail de l'histoire technique et industrielle de la région Hanovre). Le fils du constructeur Georg Madelung a donné toute la documentation et les plans au AkTIg. Je vais essayer de contacter les responsables, peut-être on peut y retirer quelques bonnes photos pendant la construction. On verra.
Steph
Exemplaires existants
Immatriculé : xxxx (En exposition), localisation : Deutsche Segelflugmuseum mit Modellflug Wasserkuppe, Allemagne
Pack(s) photosImmatriculation : xxxx. Photographié par Beat Galliker () sur IG Albatross
Immatriculation : xxxx. Photographié par () sur Deutsches Segelflugmuseum Wasserkuppe CD-ROM vendu au musée.
Compléments docs

SOURCES DOCUMENTAIRES

Liens WEBSite : Akademischen Fliegergruppe Hannover . . (18.10.2009)
Site : NASA Technical Server . Technical Memorandum : The Glider. Description technique du Vampyr. (2017-05-03 CL)
LivresAlianti italiani
par PAJNO, Vittorio (2000) [p. 46. 3-vues].
Der Gleit- und Segelflugzeugbau
par GYMNICH, Alfried (1925) [p. 86 - 90. Photo + description].
Forschen-Bauen-Fliegen
par LEMKE, Frank-Dieter & JACOB, Rolf (2010) [p. 25, 26, 27, 28, 32. Texte + 7 photos + dessin profil].
Les avions sans moteur
par PLATOUNOFF, Constantin (1923) [p. 140. Plan 3 vues + specs].
Sailplanes 1920-1945
par SIMONS, Martin (2001) [p. 15-17. Texte +4 photos + 3-vues].
Segelflugzeug Geschichten
par SELINGER, Peter F. (2004) [p. 24-27. Histoire + 5 photos + specs].
Storia ed evoluzione dell'aliante (II)
par ZANROSSO, Giorgio (1996) [p. 23-25. Texte + 1 photo + plan 3 vues + specs].
Autres sourcesDer Vampyr Hannover von 1921, Die Dokumentation über Nachbau und Historie für das Deutsche Segelflugmuseum DSMM. CD-ROM édité par le musée de la Wasserkuppe.
The Hannover glider, Flight 31 août 1922 p 499-500. Texte + plan 3 vues du type 1921

MODÈLES RÉDUITS

Fiche n° 116 [Dernière mise à jour : 2017-05-03]
