Schneider ES-57 Kingfisher

DONNÉES GÉNÉRALES
Année du premier vol
(ou de design, si seul projet)		 1956
Pays Australie
Designer(s) SCHNEIDER, Edmund
Premier constructeur Edmund Schneider Ltd. Gawler (South Australia)
Type d'appareil Planeur
Fonction Entraînement

SPÉCIFICATIONS TECHNIQUES
Envergure 10.5 m
Longueur 5.75 m
Hauteur--
Allongement11.75
Surface alaire9.4 m2
Profil aileEmplanture Göttingen 549, saumon M 12
Masse à vide107 kg
Masse maxi195 kg
Charge alaire20.7 kg/m2
Vitesse mini54 km/h
Vitesse maxi200 km/h
Finesse maxi21 à 83 km/h
Taux de chute mini0.99 m/s à 67 km/h
Nb sièges1
StructureCouples et longerons, contreplaqué.

[The Worlds Sailplanes II]
[The Worlds Sailplanes II]

AUTRES INFORMATIONS

Constructeur(s)
ConstructeurConstruits
Edmund Schneider Ltd. Gawler (South Australia)9
Amateurs3
Nombre total de constructions12
Infos techniquesRoue fixe et patin.
Histoire résuméeConstruit dans le but d'offrir un petit monoplace peu cher aux groupes et aux clubs. Le ES-57 peut être remorqué ou lancé par une automobile de 1000 cm3. Malgré sa petite taille, le cockpit est suffisamment spacieux pour la majorité des pilotes. L'aile en construction traditionnelle bois avec un longeron, et un bord d'attaque en contreplaqué, et construite en une seule pièce entoilée.
Le prototype Kingfisher Mark 1 (numéro de série 23) construit par Edmund Schneider Ltd. a volé pour la première fois le 8 juillet 1956. Enregistré VH-GDH le 3 mai 1957. En plus du prototype 8 exemplaires furent construits par Schneider. 3 autres ont été construits par des amateurs. De nombreuses performances ont été réalisées avec ce planeur, parmi lesquelles une vol à but fixe de 324 km.
Liens personnalitésSCHNEIDER, Edmund (Allemagne)
RemarquesKingfisher = martin-pêcheur
Exemplaires existants
Immatriculé : VH-GDH (En état de vol), localisation : Australian Gliding Museum
Immatriculé : VH-GLS (En état de vol), localisation : Monarto Sailplane Museum
Immatriculé : VH-GRE (En exposition), localisation : RAAF Aviation Heritage Museum, Bull Creek, Australia
Immatriculé : VH-GRH (En état de vol), localisation : Monarto Sailplane Museum

SOURCES DOCUMENTAIRES

Liens WEBSite : UIUC Applied Aerodynamics Group's . Gottingen 549 airfoil. (2011-10-25 JM)
Site : UIUC Applied Aerodynamics Group's . Gottingen 549 fichier DAT. (2011-10-25 JM)
Site : Aviation Heritage Museum . Note + photo. (2014-01-18 CL)
Site : Air Britain Photographic Images Collection . VH-GRE du RAAF. Photo. (2014-01-18 CL)
Site : Monarto Sailplane Museum . Restauration de deux ES-57 : VH-GLS et VH-GRH.. (2023-11-08 CL)
Site : Victorian Collections . ES-57 Kingfisher VH-GDH. (2023-11-08 CL)
Site : YouTube . Remorquage du ZAG.. (2023-11-08 CL)
LivresSailplanes 1945-1965
par SIMONS, Martin (2001) [p. 21. Texte + 2 photos + plan 3 vues].
The World's Sailplanes II

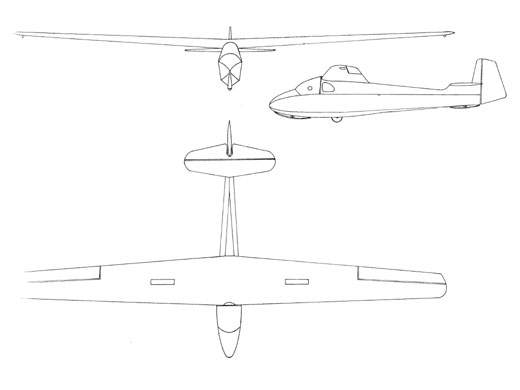

par OSTIV (1963) [p. 26-27. Photo + 3-vues + specs + texte].

MODÈLES RÉDUITS

Pas de plan ou kit référencé.
Fiche n° 1255 [Dernière mise à jour : 2023-11-08]
