Schneider Grünau Baby II B

DONNÉES GÉNÉRALES
Année du premier vol
(ou de design, si seul projet)
1936
Pays Allemagne
Designer(s) SCHNEIDER, Edmund
Premier constructeur ES Grünau Works
Type d'appareil Planeur
Fonction Entraînement

SPÉCIFICATIONS TECHNIQUES
Envergure 13.57 m
Longueur 6.09 m
Hauteur 1.38 m
Allongement13
Surface alaire14.2 m2
Profil aileEmplanture Göttingen 535, milieu Göttingen 535, saumon symétrique
Masse à vide170 kg
Masse maxi250 kg
Charge alaire17.68 kg/m2
Vitesse mini--
Vitesse maxi150 km/h
Finesse maxi17 à 55 km/h
Taux de chute mini0.85 m/s à 55 km/h
Nb sièges1
StructureBois et toile

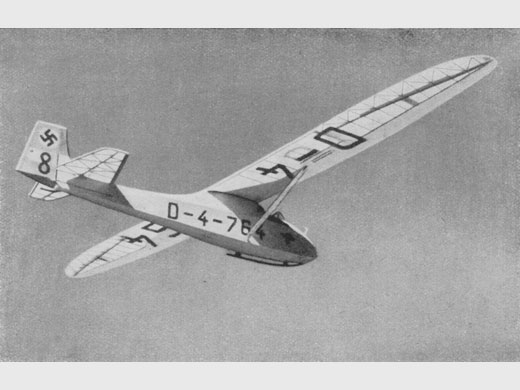

[Flugzeug-Typenbuch, Ausgabe 1944 - collection J-M. Mesot]
[Flugzeug-Typenbuch, Ausgabe 1944 - collection J-M. Mesot]

AUTRES INFORMATIONS

Constructeur(s)
ConstructeurConstruits
ES Grünau Works3000
Segelflugzeugbau Rhön Alexander Schleicher, Poppenhausen (DE)
Le Baby IIB fut produit par Schleicher de mars 1954 à juin 1955.

13
Nombre total de constructions3013
Infos techniquesTragwerk: einstielig abgestrebter Hochdecker in einholmiger Holzbauweise; Torsionsnase
sperrholzbeplankt, Rest Stoffbespannung. Aufbau zweiteilig. Profil Gö-535. Llmriß innen rechteckig, außen trapezförmig. Metallprofilstrebe, Sturzflugbremsen in Mitte des Halbflügels.
Rumpf: normale Holzkonstruktion mit Spanten, Längsgurten und durchgehender Sperrholzbeplankung;
Querschnitt sechseckig, Hauptspant hinter Führersitz hochgezogen zu einem „Hals" als Träger des Flügelanschlusses. Offener Sitz vor dem Flügel. Kufe durch Gummipuffer gefedert, Federsporn.
Leitwerk: normale Holzkonstruktion, symmetrisches Profil, Kleine Kielflosse fest mit Rumpf verbunden, Seitenruder mit Ausgleich an Kielflosse und senkrechte Rumpfschneide angelenkt. Höhenleitwerk ohne Ausgleich. zum Rumpf abgestrebt. Flossen beplankt, Ruder stoffbespannt.
Histoire résumée--
Plans* Liasse de plans du Nord 1300, dessinée par Nord Aviation disponibles à l'IG Albatros (contact : beat.galliker@bluewin.ch)
Liens personnalitésSCHNEIDER, Edmund (Allemagne)
Exemplaires existants
Immatriculé : HB-234 (En état de vol), localisation : Colombier-Neuchâtel (Suisse)
Immatriculé : OY-AXO (PH-58) (En état de vol), localisation inconnue.
Immatriculé : xxxx (En exposition), localisation : Musée des Techniques de Prague
Pack(s) photosImmatriculation : HB-234. Photographié par Jean-Marie Mesot (2006-04-23) sur J2mcL-Planeurs [52 photos, 9,3 Mo]
Immatriculation : OY-AXO (PH-58). Photographié par Viktor Drzeniek () sur Scale Soaring UK 23 photos, 2,5 Mo
Compléments docs

SOURCES DOCUMENTAIRES

Liens WEBSite : Coin de Ciel (Уголок неба) . Texte + 1 photo + specs. (11/10/2009)
Site : UIUC Applied Aerodynamics Group . Göttingen 535 airfoil . (2009-12-27)
Site : UIUC Applied Aerodynamics Group . Göttingen 535 fichier DAT. (2009-12-27)
Site : Letadla Planky . Plan 3 vues. (2010-03-16 CL)
Site : Grunau Baby IIb Edelveis . Galerie photos d'une restauration par Benvenutas Ivananskas (Lituanie). (2012-01-07 CL)
Site : Scale Soaring UK . Histoire + photos + plan 3 vues + specs. (2012-04-22 CL)
Site : Grunaubaby Homepage - Site de Ben B. Schenk . Recensement mondial des Grünau Baby . (2012-09-30 CL)
Site : Die Grünau Baby Homepage . . (2014-07-26 CL)
LivresDer Segelflug im Wettbewerb der Völker
par ZUERL, Hubert (1941) [p. 17. Photo].
Deutsche Segelflugzeuge
par ZUERL, Hubert (1954) [p. 7. note + photo + specs].
Die Grundüberholung des SG-38 und des Baby IIb
par Collectif (1954) [p. toutes. Mise en oeuvre du planeur].
Flugzeug-Typenbuch 1944
par SCHNEIDER, Helmut (1944) [p. 334, 335. Photo + 3-vues + specs].
Planeurs et motoplaneurs A. Schleicher (1951-1983)
par FERRIÈRE, Richard & FERRIÈRE, Monique (1984) [p. 15-15. Note + plan 3 vues + specs].
Sailplanes 1920-1945
par SIMONS, Martin (2001) [p. 87-93. Texte + photos + plan 3 vues].
Segelflug am Spitzerberg und Hundseimer Kogel
par KEIMEL, Reinhard (2010) [p. 96, 101, 116, 117. 4 photos].
The world's sailplanes
par OSTIV (1958) [p. 95, 97. 98. 3-vues + specs + description].
Autres sourcesBaby transformé en hydroplaneur et équipé de flotteurs en Suède : VGC News n° 136 p 22/23

MODÈLES RÉDUITS

      Kit Krick
      Plan Jim EALY (USA)
      Plan Rüdiger GÖTZ (DE)
      Kit Island Model, Frédéric MARIE (IR)
      Kit Island Model, Frédéric MARIE (IR)
      Plan Cliff CHARLESWORTH (UK)
      Plan Frédéric MARIE (IR)
Fiche n° 1259 [Dernière mise à jour : 2014-05-28]
