J2mcL Planeurs - Fiche planeur n°

Autre nom (ou nom en langue originelle) : Helisoar HP-10 / Airmate HP-10

DONNÉES GÉNÉRALES

Année du premier vol (ou de design, si seul projet)	1961
Pays	USA
Designer(s)	SCHREDER, Richard
Premier constructeur
Type d'appareil	Planeur
Fonction	Performance

SPÉCIFICATIONS TECHNIQUES

Envergure	14.63 m
Longueur	6.4 m
Hauteur	--
Allongement	20.2
Surface alaire	10.6 m²
Profil aile	NACA 65(3)618 modifié
Masse à vide	243 kg
Masse maxi	354 kg
Charge alaire	33 kg/m²
Vitesse mini	61 km/h
Vitesse maxi	240 km/h
Finesse maxi	35 à 96 km/h
Taux de chute mini	0.67 m/s à 69 km/h
Nb sièges	1
Ballast	Contenance inconnue
Structure	Tout métallique monocoque en aluminium.

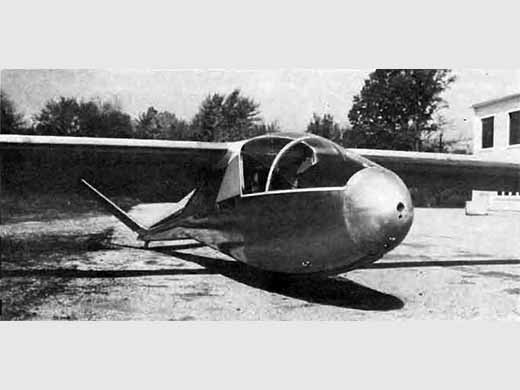

[Soaring, juin 1964]

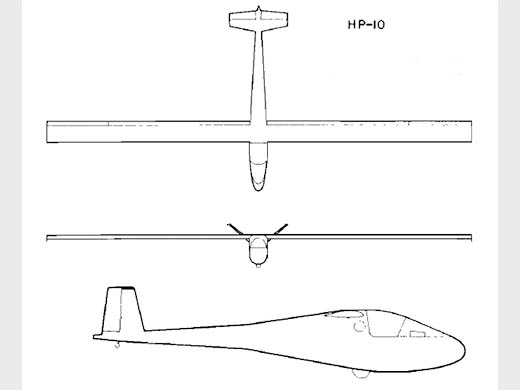

[Soaring Magazine février 1961]

Constructeur(s)

Constructeur	Construits
	--
Nombre total de constructions	--

Infos techniques

Empennage en V. Surfaces d'ailes en nid d'abeille d'aluminium moulé d'épaisseur 1 cm.
Volets servant aussi d'aérofreins. Ballast.

Histoire résumée

Liens personnalités

Pas de personnalité associée.

Exemplaires existants

Immatriculé : N319Y (En stockage), localisation : EAA Aviation Museum, Oshkosh (Wisconsin, USA)

Compléments docs

Liens WEB	Site : Revolvy . . (2017-08-22 CL)
Livres	Pas de livre référencé.
Autres sources	The HP-10 high performance sailplane, par Richard E. Schreder, Soaring février 1961 p 14-15. Texte + plan 3 vues + specs détaillées. Soaring juin 1962 page p : publicité. Soaring juillet 1962 p 5. Photo Soaring février 1963 page p. Plan 3 vues (publicité) Soaring mars 1963 p 21. Photo Soaring novembre 1963 p 19. Photo (construction à partir d'un kit Helisoar) Helisoar HP-10 kit sailplane, Soaring juin 1964 p 10-11. Article + 2 photos + specs Soaring juillet 1964 p 10. Texte + Photo Hoerner tips for the HP-10, Soaring novembre 1964 p 19. Texte et photo du saumon.

Pas de plan ou kit référencé.

Fiche n° 1265 [Dernière mise à jour : 2017-08-23]
