Schweizer SGS 1-23

DONNÉES GÉNÉRALES
Année du premier vol
(ou de design, si seul projet)
1948
Pays USA
Designer(s) Schweizer Aircraft Corporation
Premier constructeur Schweizer Aircraft Corporation, Elmira, New-York
Type d'appareil Planeur
Fonction Performance

SPÉCIFICATIONS TECHNIQUES
Envergure 13.4 m
Longueur 6.25 m
Hauteur--
Allongement12.9
Surface alaire13.8 m2
Profil aileEmplanture NACA 43012, saumon NACA 23009
Masse à vide175 kg
Masse maxi300 kg
Charge alaire21.7 kg/m2
Vitesse mini53 km/h
Vitesse maxi208 km/h
Finesse maxi27
Taux de chute mini0.7 m/s à 58 km/h
Nb sièges1
Structure--

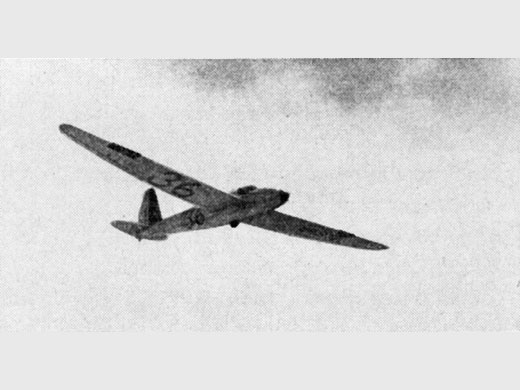

[The world's sailplanes, Die Segelflugzeuge der Welt Les planeurs dans le monde - collection J-M. Mesot]
[Pas de plan 3 vues connu]

AUTRES INFORMATIONS

Constructeur(s)
ConstructeurConstruits
Schweizer Aircraft Corporation, Elmira, New-York20
Nombre total de constructions20
Infos techniquesConstruction tout métal, réservoir d'eau pour le lest et roue fixe avec frein.
Histoire résuméePlusieurs versions de ce planeur se sont succédées :
1-23 Première version
1-23B Identique au 1-23 mais avec ailes rallongées.
1-23C Identique au 1-23B mais avec longerons et revêtement plus lourds.

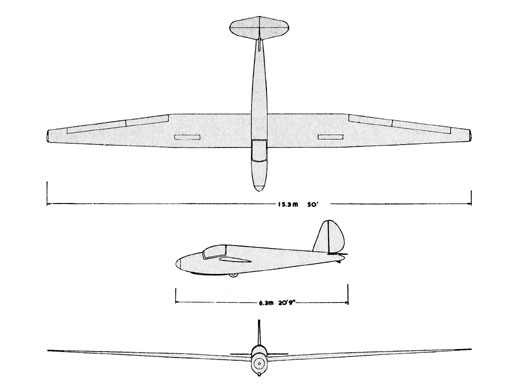

1-23D Identique au 1-23 mais avec envergure augmentée de 2 mètres.
1-23E Identique au 1-23D mais avec envergure de 17.3 m, revêtement plus lourd et freins de piqué
1-23F Identique au 1-23 mais avec un revêtement plus lourd et des joins renforcés. Saumons identique au type E
PlansPack de documentation en vente à la Vintage Sailplane Association (VSA Archives, PO Box 307, Maywood, CA 90270 USA). Archiviste Raul Blacksten (raulb@earthlink.net).
Liens personnalités Pas de personnalité associée.
Exemplaires existants
Immatriculé : N 91899 (En exposition), localisation : National Soaring Museum (Elmira, USA)
Pack(s) photosImmatriculation : N 91899. Photographié par Norbert Mosson () sur Retroplane.net 22 photos

SOURCES DOCUMENTAIRES

Liens WEBPas de site référencé.
LivresSailplanes 1945-1965
par SIMONS, Martin (2001) [129].
The world's sailplanes
par OSTIV (1958) [p. 178, 181 - 184. Photo + specs + description].
Autres sourcesSoaring juillet-août 1956 p 4. Photo.
Soaring février 1961 p 11. Photo d'un flat-top.
Soaring décembre 1962 p 2. Note et Photo de couverture

MODÈLES RÉDUITS

      Kit Aerosente
Fiche n° 1291 [Dernière mise à jour : 2010-06-19]
