AL-3

DONNÉES GÉNÉRALES
Année du premier vol
(ou de design, si seul projet)
1939
Pays Italie
Designer(s) SILVA, Camillo
Premier constructeur Aeronautica Lombarda
Type d'appareil Planeur
Fonction Performance

SPÉCIFICATIONS TECHNIQUES
Envergure 15 m
Longueur 6.85 m
Hauteur 1.1 m
Allongement15
Surface alaire14 m2
Profil aileNACA 5514 puis NACA 4513 vers 0010
Masse à vide157 kg
Masse maxi252 kg
Charge alaire18 kg/m2
Vitesse mini--
Vitesse maxi--
Finesse maxi29.3
Taux de chute mini0.65 m/s
Nb sièges1
StructureBois et toile.

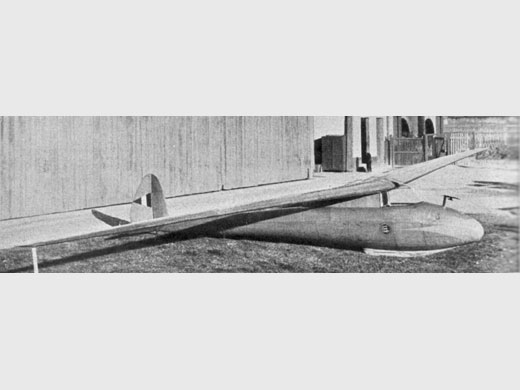

[Der Segelflug im Wettbewerb der Völker - collection J-M. Mesot]

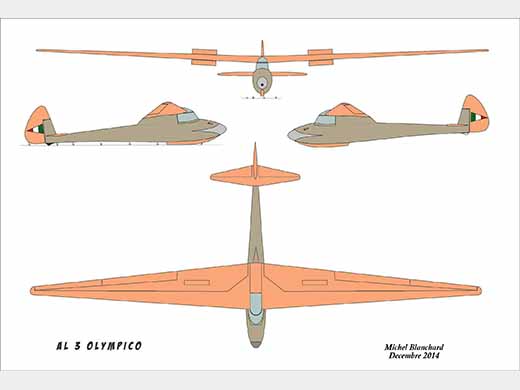

[Dessin Michel Blanchard]

AUTRES INFORMATIONS

Constructeur(s)
ConstructeurConstruits
Aeronautica Lombarda1
Nombre total de constructions1
Infos techniquesAile de grand effilement, montée sur une haute cabane.
AL-3 ist ein freitrager Hochdecker in Einholmbauweise mit verdrehsteifer Flügelnase und V-Stellung, ausgeprägtem trapezoidalem Flügelumriss, Differentialquerrudern (Ausschlagwinkel aussen grösser als innen, dadurch grosse Wendigkeit selbst bei geringen Geschwindigkeiten!). Die doppelten DFS-Sturzflugbremsen auf Ober- und Unterseite sind so gekuppelt, dass die Reaktionen sich ausgleichen und die Betätigung daher mit einem Minimum an Kraftaufwand möglich ist.
Histoire résuméeDesign et construction de Camillo Silva en vue du concours de design pour le choix du planeur olympique des Jeux de 1940. L'autre projet italien présenté fut le CVV-4 Pellicano. La sélection eut lieu à Sezze Littoria (près de Rome).
Liens personnalités Pas de personnalité associée.
Compléments docs

SOURCES DOCUMENTAIRES

Liens WEBPas de site référencé.
LivresAlianti italiani
par PAJNO, Vittorio (2000) [].
Alianti Italiani d'Epoca
par PEDRIELLI, Vincenzo (2011) [p. 208-209, 266. Note + 3 photos + plan 3 vues + specs].
Der Segelflug im Wettbewerb der Völker
par ZUERL, Hubert (1941) [p. 33, 40, 42. 1 photo + specs + description].
Sailplanes 1920-1945
par SIMONS, Martin (2001) [p. 198. 1 photo + specs + description].
Szybowiec Wyczynowy Orlik Olimpijski
par MURAWSKI, Tomasz (2015) [p. 57. 2 photos + plan 3 vues].
Autres sourcesLe planeur olympique AL-3, L'Aérophile mai 1939, p 106-108. Texte + 4 photos + plan 3 vues + specs.

MODÈLES RÉDUITS

Pas de plan ou kit référencé.
