J2mcL Planeurs - Fiche planeur n°

SZD-14 Jaskółka M

DONNÉES GÉNÉRALES

Année du premier vol (ou de design, si seul projet)	1954
Pays	Pologne
Designer(s)	OKARMUS, Władysław & KOSTIA, Tadeusz
Premier constructeur
Type d'appareil	Planeur
Fonction	--

SPÉCIFICATIONS TECHNIQUES

Envergure	16 m
Longueur	6.48 m
Hauteur	1.3 m
Allongement	18.8
Surface alaire	13.6 m²
Profil aile	NACA 23012A
Masse à vide	288 kg
Masse maxi	373 kg
Charge alaire	27.4 kg/m²
Vitesse mini	--
Vitesse maxi	250 km/h
Finesse maxi	26.3 à 80 km/h
Taux de chute mini	0.79 m/s à 69 km/h
Nb sièges	1
Structure	--

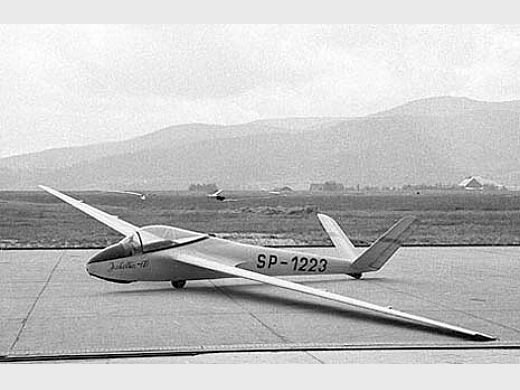

[via Piotr Piechowski]

[Pas de plan 3 vues connu]

AUTRES INFORMATIONS

Constructeur(s)

Constructeur	Construits
	--
Nombre total de constructions	--

Infos techniques

Empennage en V.

Histoire résumée

Premier vol le 23 juillet 1954.
Im Einzelexemplar gebaute SZD-14 "Jaskolka M" diente der Untersuchung von Rudlicki V-Leitwerken. Der Konstrukteur war Ing. W?adys?aw Okarmus und der Projektleiter Dipl. Ing. Tadeusz Kostia. Das Ziel des Experiments war ein Test des V-Leitwerks das so ausgeführt war, dass man den Winkel verändern konnte. Adam Dziurzy?ski - Werkspilot der SZD - war von dem System seht überzeugt und wie er die Eigenschaften beschrieben hat, jemand der es nicht gewusst hätte, hätte durch das Steuerverhalten nicht entdecken können, dass es sich nicht um ein konventionelles Leitwerk handelt.
Hier muss betont werden, dass das V-Leitwerk eine Erfindung des polnischen Flugzeugkonstrukteurs Ing. Rudlicki ist. Das erste V-Leitwerk hat Rudlicki 1930 auf einem Motorflugzeug Typ "Hanriot" montiert. Danach ist dieses System sehr selten benutzt worden bis nach dem Krieg mehrere Segelflugzeughersteller Tests gemacht haben und einige Segler mit V-Leitwerk in Serien gefertigt haben. Heute hat man dieses System verworfen.

Liens personnalités

Pas de personnalité associée.

SOURCES DOCUMENTAIRES

Liens WEB	Site : Site de Piotr Piechowski . Note + 1 photo + specs. (2009-10-30 CL) Site : UIUC Applied Aerodynamics Group . NACA 23012 airfoil. (2010-01-31) Site : UIUC Applied Aerodynamics Group . NACA 23012 fichier DAT. (2010-01-31)
Livres	Pas de livre référencé.

MODÈLES RÉDUITS

Pas de plan ou kit référencé.

Fiche n° 1451 [Dernière mise à jour : 2009-12-15]
