SZD-19-2 Zefir 2

DONNÉES GÉNÉRALES
Année du premier vol
(ou de design, si seul projet)
1960
Pays Pologne
Designer(s) SZUBA, Bogumił
Premier constructeur
Type d'appareil Planeur
Fonction Performance

SPÉCIFICATIONS TECHNIQUES
Envergure 17 m
Longueur 7.3 m
Hauteur 1.64 m
Allongement26
Surface alaire14 m2
Profil aile63-2-515 modifié
Masse à vide295 kg
Masse maxi405 kg
Charge alaire28.5 kg/m2
Vitesse mini62 km/h
Vitesse maxi220 km/h
Finesse maxi35 à 95 km/h
Taux de chute mini0.72 m/s à 87 km/h
Nb sièges1
Structure--

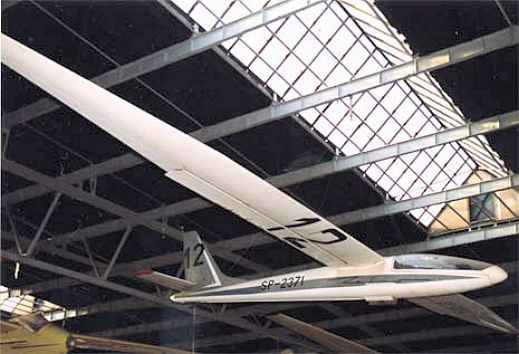

[photo Piotr Piechowski]

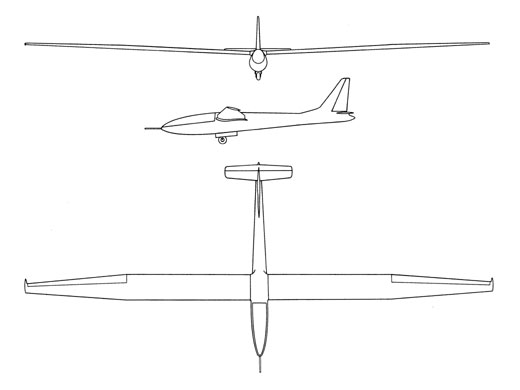

[The Worlds Sailplanes II]

AUTRES INFORMATIONS

Constructeur(s)
ConstructeurConstruits

Nombre construit : The World's Sailplanes II (janvier 1963)

2
Nombre total de constructions2
Infos techniques--
Histoire résuméePremier vol le 11 mars 1960.
SZD 19-2 Zefir 2 ist als zweiter Prototyp von den Zefirs entstanden. Die technologischen und Konstruktionsprobleme die bei dem Aufbau des Zefir 1 entstanden sind führten zu weitestgehenden Konstruktionsänderungen. Weiterhin war der Entwicklungsleiter Dipl. Ing. Bogumił Szuba gewesen. Es ist der Seitenumriss des Rumpfes verändert worden. Das Seitenleitwerk ist ganz neu konstruiert worden. Die Querruder wurden gegen einteilige spaltlose ausgetauscht und die Wölbklappen modifiziert. Auch auf einen Hydraulischen Antrieb der Wölbklappen und des Fahrwerks wurde verzichtet. Die Schleppkupplung befindet sich am Fahrwerk und kann nach dem auslösen des Schleppseiles mit dem Rad voll eingezogen werden. Für kurze Landungen, sowie zur Begrenzung der Sturzfluggeschwindigkeit kann ein wirksamer Bremsschirm verwendet werden. Die Seriengefertigte Version bekam die Bezeichnung SZD-19-2 Zefir 2A.
Liens personnalités Pas de personnalité associée.
Exemplaires existants
Immatriculé : SP-2371 (En exposition), localisation : Musée de Cracovie (Pologne)

SOURCES DOCUMENTAIRES

Liens WEBSite : Site de Piotr Piechowski . Note + 3 photos + plan 3 vues + specs. (2009-10-30 CL)
LivresThe World's Sailplanes II
par OSTIV (1963) [p. 160-162. Photo + 3-vues + specs + notes].
Autres sourcesSoaring septembre 1966 p 22.

MODÈLES RÉDUITS

Fiche n° 1458 [Dernière mise à jour : 2012-02-28]
