SZD-20X Wampir II

DONNÉES GÉNÉRALES
Année du premier vol
(ou de design, si seul projet)		 1959
Pays Pologne
Designer(s) DYREK, Jan
Premier constructeur Szybowcowy Zakład Doświadczalny (SZD), Bielsko-Biała (PO)
Type d'appareil Aile volante
Fonction Expérimental

SPÉCIFICATIONS TECHNIQUES
Envergure 15 m
Longueur 3.9 m
Hauteur 1.7 m
Allongement15
Surface alaire15 m2
Profil aileNACA-23112
Masse à vide171 kg
Masse maxi256 kg
Charge alaire17.8 kg/m2
Vitesse mini50 km/h
Vitesse maxi200 km/h
Finesse maxi24.4 à 82 km/h
Taux de chute mini0.84 m/s à 72 km/h
Nb sièges1
StructureBois et toile

[Konstrukcje lotnicze Polski Ludowej, WKiŁ 1965, via Piotr Piechowski]
[The Worlds Sailplanes II]

AUTRES INFORMATIONS

Constructeur(s)
ConstructeurConstruits
Szybowcowy Zakład Doświadczalny (SZD), Bielsko-Biała (PO)1
Nombre total de constructions1
Infos techniques2 roues fixes en tandem, non amorties, avec frein.
Histoire résuméePremier vol le 9 septembre 1959.

Planeur expérimental destiné à des recherches dans le domaine des ailes volantes. L'envergure de 15 mètres et la surface de 15 m2 ont été choisis pour permettre des comparaisons avec des planeurs normaux. Une construction spéciale du mécanisme de contrôle permet des recherches sur les différentes possibilités du contrôle de vol.
Liens personnalités Pas de personnalité associée.
Compléments docs

SOURCES DOCUMENTAIRES

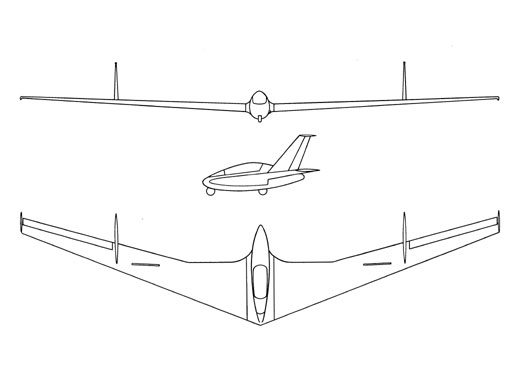

Liens WEBSite : Site de Piotr Piechowski . Note + 5 photos + plan 3 vues + specs. (2009-10-30 CL)
Site : 100 Jahre Nuflügel /A century of flying wings de Klaus Niegratschka . Note + 1 photo + plan 3 vues. Page MHT (2015-12-20 CL)
Site : Nuricom (Klaus Niegratschka) . Plan 3 vues. (2011-04-13 CL)
LivresSailplanes 1945-1965
par SIMONS, Martin (2001) [p. 103. ].
Szybowce Berogonowe SZD
par MURAWSKI, Tomasz (2015) [p. 64-87. Texte + 22 photos + plan 3 vues + specs].
The World's Sailplanes II
par OSTIV (1963) [p. 162-163. Photo + 3-vues + specs + notes].

MODÈLES RÉDUITS

Fiche n° 1460 [Dernière mise à jour : 2014-01-27]
