SZD-24 Foka

DONNÉES GÉNÉRALES
Année du premier vol
(ou de design, si seul projet)		 1960
Pays Pologne
Designer(s) OKARMUS, Władysław & MINARSKI
Premier constructeur PZL Bielsko
Type d'appareil Planeur
Fonction Performance

SPÉCIFICATIONS TECHNIQUES
Envergure 15 m
Longueur 7 m
Hauteur 1.4 m
Allongement18.5
Surface alaire12.16 m2
Profil aileEmplanture NACA 63(3)618, milieu NACA 63(3)618 modifié, saumon NACA 4415 modifié
Masse à vide228 kg
Masse maxi312 kg
Charge alaire25.7 kg/m2
Vitesse mini62 km/h
Vitesse maxi260 km/h
Finesse maxi34 à 86 km/h
Taux de chute mini0.66 m/s à 75 km/h
Nb sièges1
Structure--

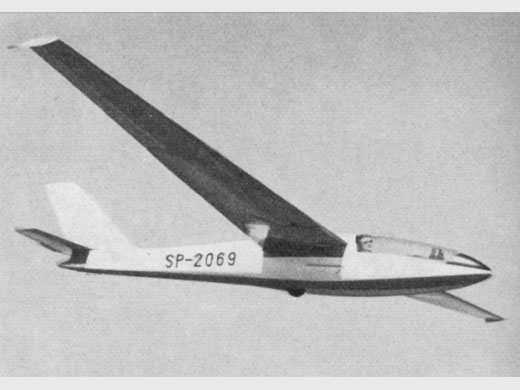

[The Worlds Sailplanes II]

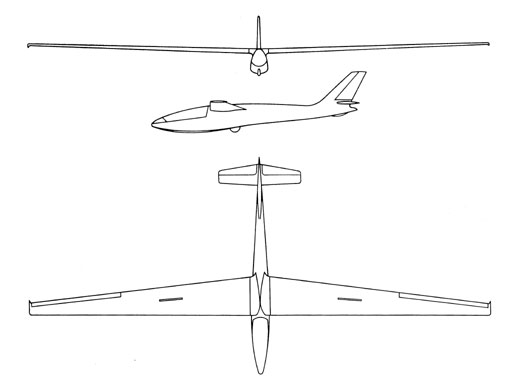

[The Worlds Sailplanes II]

AUTRES INFORMATIONS

Constructeur(s)
ConstructeurConstruits
PZL Bielsko--
Nombre total de constructions--
Infos techniquesDeux prototypes destinés à tester diverses modifications du Foka C (SZD-24C) :
Foka-2 (SZD-24-2) : un exemplaire ; a volé en essais avec l'immatriculation SP-2362.
Foka-3 (SZD-24-3) : un exemplaire ; n'a jamais volé
Foka 4 (SZD-24-4A)
Histoire résuméeMonoplace de performance construit pour les championnats du monde de 1960 à Koln-Butzwerhof, Allemagne, ou il obtint la 3ème place dans la classe Standard. Le prototype vola pour la première fois le 2 mai 1960.
Après les championnats du monde, ce planeur subit un développement continuel avec les versions SZD-24A, B et C. Ces différentes versions sont caractérisées par de nombreuses améliorations mais ne diffèrent en principe pas. Le SZD24C Foka 4 piloté par Jan Wroblewski gagna la classe Open lors des championnats du monde 1965 à South Cerney, Angleterre.
La version finale, le SZD-32 Foka 5, équipé d'une dérive en T, gagna le pris OSTIC 1968.
PlansLiasse des plans constructeur numérisés (DVD) en vente au GPPA (Musée Espace Air Passion, Angers-Marcé).
Liens personnalités Pas de personnalité associée.
Exemplaires existants
Immatriculé : F-AZKA (En état de vol), localisation : Musée Régional de l'Air, Angers-Marcé (FR)
Immatriculé : F-CCHX (En état de vol), localisation : Musée de l'Air et de l'Espace, Le Bourget (FR)
Immatriculé : F-CUTA (En état de vol), localisation : Dinant-Trelivan (FR)
Immatriculé : SP-2380 (Inconnu), localisation inconnue.
Immatriculé : SP-2418 (En état de vol), localisation : Poland
Compléments docs

SOURCES DOCUMENTAIRES

Liens WEBSite : Site de Piotr Piechowski . Texte + 6 photos + plan 3 vues + specs. (2009-10-30 CL)
Site : Alex Sailplane Directory . Note + specs. (2010-03-20 CL)
Site : Forum volavoile.net . Foka 4. (2015-03-02 CL)
LivresSailplanes 1945-1965
par SIMONS, Martin (2001) [p. 227. ].
Szybowiec Wyczynowy Foka 4
par MURAWSKI, Tomasz (2022) [].
The World's Sailplanes II
par OSTIV (1963) [p. 166-167. Photo + 3-vues + specs + notes].
Autres sourcesSoaring avril 1963 p 10. Note + photo.
Soaring juillet 1964 p 13. Texte + Photo
Soaring août 1965 p 11. Photo AF
Soaring mai 1966 p 6. Publicité + photo verrière
