SZD-30 Pirat

DONNÉES GÉNÉRALES
Année du premier vol
(ou de design, si seul projet)		 1966
Pays Pologne
Designer(s) SMIELKIEWICZ, Jerzy
Premier constructeur PZL Bielsko (PL)
Type d'appareil Planeur
Fonction Performance

SPÉCIFICATIONS TECHNIQUES
Envergure 15 m
Longueur 6.86 m
Hauteur 1.67 m
Allongement16.3
Surface alaire13.8 m2
Profil aileEmplanture Wortmann FX-61-168, saumon Wortmann 60-1261
Masse à vide255 kg
Masse maxi370 kg
Charge alaire24.4 kg/m2
Vitesse mini59 km/h
Vitesse maxi250 km/h
Finesse maxi31.7 à 81 km/h
Taux de chute mini0.7 m/s à 70 km/h
Nb sièges1
StructureBois et composite fibre de verre

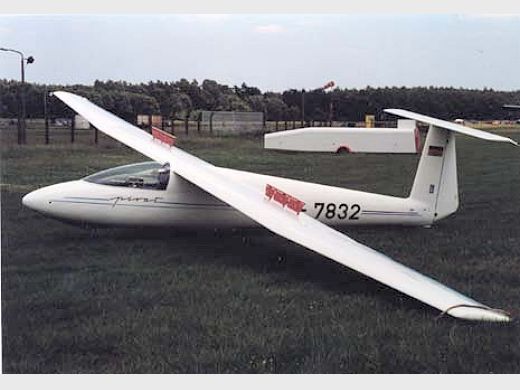

[Photo d'origine inconnue]

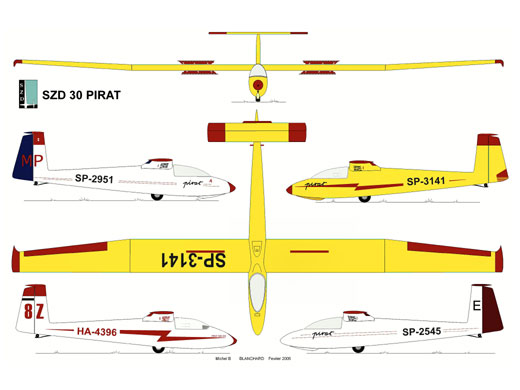

[3-vues dessiné par Michel Blanchard]

AUTRES INFORMATIONS

Constructeur(s)
ConstructeurConstruits
PZL Bielsko (PL)
Construits entre 1967 et 1980
776
Nombre total de constructions776
Infos techniques SZD-30 - Version de production (avec ailerons équilibrés)
SZD-30B - Prototype unique non mis en production
SZD-30C - Deuxième version mise en production (premier vol le 10 janvier 1978), avec des ailerons en fibre de verre plus petits et partiellement équilibrés, et un cockpit plus grand.
Construction en bois, sauf la partie avant du fuselage qui est en composite fibre de verre.
Ailes hautes en trois parties, avec aérofreins dessus/dessous de type Schempp-Hirth. Roue principale fixe. Peut être équipé d'une radio et de bouteilles d'oxygène. Empennage en T.
En 2011, suite à des défaillances de collages, la vitesse maximale a été réduite à 195 km/h et le vol acrobatique interdit.
Histoire résuméePremier vol le 19 mai 1966, mis en production en 1967.
Liens personnalités Pas de personnalité associée.
RemarquesSpécifications détaillées (Aerotyp Segelflugzeuge)
Envergure 14.95 m
Hauteur 1.87 m
Allongement 15.2
Masse à vide 220 kg
Masse maximale 340 kg
Charge alaire 24.60 kg/m2
Finesse maximale 33 à 80 km/h
Exemplaires existants
Immatriculé : CDX (BGA-1470) (En état de vol), localisation : Newark Air Museum (UK)
Immatriculé : WZK (En exposition), localisation : Madrid airport - Adolfo Suarez / Barajas [MAD / LEMD] (SP)
Compléments docs

SOURCES DOCUMENTAIRES

Liens WEBSite : PiotrP . Note + 5 photos + vidéos + plan 3 vues + specs. (2024-01-13 CL)
Site : Site de Jūsų Skraiduolis . Texte + 1 photo + plan 3 vues + specs. (2011-03-03 CL)
Site : Aviations Militaires . Texte + 2 photos + plan 3 vues. (2016-08-15 CL)
LivresAerotyp Segelflugzeuge
par SCHMIDT, Heinz A. F. (1969) [p. 78-79. Photo + 3-vues + specs].
Sailplanes 1965-2000
par SIMONS, Martin (2005) [p. 198. ].
Autres sourcesSoaring janvier 1967 page 2. Photo publicitaire
Pirat flys, VGC News n° 117 (printemps 2006) p 39. Note + 2 photos.

MODÈLES RÉDUITS

      Plan Tony SLOCOMBE (UK)
      Kit Oldgliders (PL)
Fiche n° 1474 [Dernière mise à jour : 2016-08-15]
