J2mcL Planeurs - Fiche planeur n°

Wassmer WA-26 Squale

DONNÉES GÉNÉRALES

Année du premier vol (ou de design, si seul projet)	1967
Pays	France
Designer(s)	--
Premier constructeur	Wassmer Aviation, Issoire (France)
Type d'appareil	Planeur
Fonction	Performance

SPÉCIFICATIONS TECHNIQUES

Envergure	15 m
Longueur	7.64 m
Hauteur	2.36 m
Allongement	18
Surface alaire	12.6 m²
Profil aile	Emplanture Wortmann FX61-163, saumon Wortmann FX60-126
Masse à vide	228 kg
Masse maxi	353 kg
Charge alaire	28 kg/m²
Vitesse mini	--
Vitesse maxi	225 km/h
Finesse maxi	38 à 90 km/h
Taux de chute mini	0.65 m/s à 88 km/h
Nb sièges	1
Structure	Fuselage en matériau plastique, tissu de verre et résine (sauf le prototype tout en bois). Voilure en bois revêtement contreplaqué.

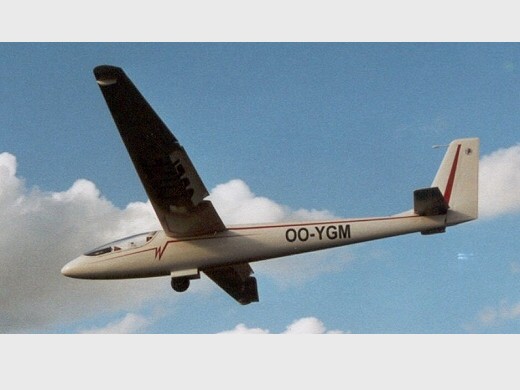

Ce Squale vient de changer de propriétaire et est maintenant en Auvergne [via Pascal Broc]

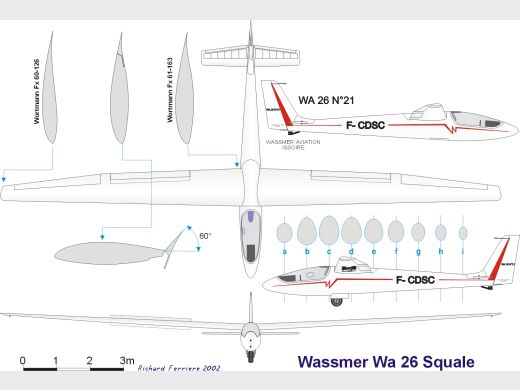

[Dessin Richard Ferrière, 2002]

AUTRES INFORMATIONS

Constructeur(s)

Constructeur	Construits
Wassmer Aviation, Issoire (France) Un prototype WA-26, et 24 WA-26P construits	85
Nombre total de constructions	85

Infos techniques

Monoplan cantilever aile haute. Atterrisseur monotrace escamotable. Aérofreins de bord de fuite. Stabilisateur monobloc. Train rentrant.
WA-26 (CN 01) : Prototype, fuselage entièrement en bois.
WA-26P (CN 02 puis CN 4 à 75) : Fuselage composite. Verrière en une seule partie.
WA-26CM (CN 01 à 11) : Verrière améliorée au niveau de la visibilité et de l'ouverture (Verrière en deux parties). Palonnier réglable. Anti-tab aérodynamique de la profondeur remplacé par un dispositif de compensateur à ressort monté sur la commande. (Version conçue pour les championnats du monde de Marfa (USA)).

Histoire résumée

Planeur monoplace de classe standard. Premier vol le le 21 juillet 1967. Production de 1969 à 1972.
Exemplaires encore en état de vol : Environ 33.

Plans

Liasse des plans constructeur numérisés (DVD) en vente au GPPA (Musée Espace Air Passion, Angers-Marcé, France).

Liens personnalités

Pas de personnalité associée.

Remarques

Spécifications techniques (Aerotyp Segelflugzeuge)
Vitesse maximale 180 km/h

Exemplaires existants

	Immatriculé : EC-EPD (En stockage), localisation : Dinan (Côtes-d'Armor, FR)
	Immatriculé : F-CDQB (Inconnu), localisation : Itxassou (Pays Basque, France)
	Immatriculé : F-CDSD (En restauration), localisation : Issoire Le Broc (Puy de Dôme, France)
	Immatriculé : F-CDSP (En état de vol), localisation : Avignon-Pujaut (FR)
	Immatriculé : F-CDSV (En restauration), localisation inconnue.
	Immatriculé : F-CDUN (En état de vol), localisation : Roquefort des Landes (Landes, FR)
	Immatriculé : F-CDUR (En état de vol), localisation : Aérodrome de Falaise Monts d'Eraine (14620 Damblainville, FR)
	Immatriculé : F-CDUU (En état de vol), localisation : Musée Régional de l'Air, Angers-Marcé (France)
	Immatriculé : F-CDZB (En stockage), localisation : Moulins, (Allier, FR)
	Immatriculé : F-CDZD (En stockage), localisation : Musée des Ailes Anciennes (Blagnac, Toulouse, France)
	Immatriculé : F-CELD (En stockage), localisation : Pont Saint-Vincent (FR)
	Immatriculé : F-CHMG (En état de vol), localisation : Issoire Le Broc (Puy de Dôme, France)

Compléments docs

SOURCES DOCUMENTAIRES

Liens WEB	Site : Site de Michel Bardot . Une photo + plan 3 vues. (2009-11-01 CL) Site : Aviafrance . Specs + une photo. (2010-04-22 CL) Site : Salon de l'Aviation . Specs. (2010-04-22 CL) Site : Pilot List . Certificat de navigabilité. (2010-04-22 CL) Site : Si Wassmer m'était conté... (Pierre Corny) . Histoire et productions des avions et planeurs Wassmer. (2010-04-25 CL) Site : Site de Richard Ferrière . Plan 3 vues. (2010-04-26 CL) Site : UIUC Applied Aerodynamics Group's . Wortmann FX 61-163 airfoil . (2011-09-30 (JM)) Site : UIUC Applied Aerodynamics Group's . Wortmann FX 61-163 fichier DAT. (2011-09-30 (JM)) Site : UIUC Applied Aerodynamics Group's . Wortmann FX 60-126 airfoil. (2011-09-30 (JM)) Site : UIUC Applied Aerodynamics Group's . Wortmann FX 60-126 fichier DAT. (2011-09-30 (JM))
Livres	Aerotyp Segelflugzeuge par SCHMIDT, Heinz A. F. (1969) [p. 48-49. Photo + 3-vues + specs]. Sailplanes 1965-2000 par SIMONS, Martin (2005) [p. 39-42. Note + 2 photos + plan 3 vues]. Vieilles Plumes n° 24 - Les planeurs Wassmer par BARNÉRIAS, Jean (2013) [p. 45 - 52. Texte + photos + 3-vues + specs].
Autres sources	Wassmer WA-26 P Squale n° 25 F-CDSD, Pascal Broc, Lettre d'information Dédale n° 94 p 2-3. Texte + 3 photos.

MODÈLES RÉDUITS

Pas de plan ou kit référencé.
