Alsema Sagitta

Autre nom (ou nom en langue originelle) : Vliegtuigbouw Sagitta
DONNÉES GÉNÉRALES
Année du premier vol
(ou de design, si seul projet)		 1960
Pays Hollande
Designer(s) ALSEMA, Piet
Premier constructeur NV Vliegtuigbouw, Deventer (Hollande)
Type d'appareil Planeur
Fonction Performance

SPÉCIFICATIONS TECHNIQUES
Envergure 15 m
Longueur 7.03 m
Hauteur--
Allongement18.7
Surface alaire12 m2
Profil aileemplanture et aile : NACA 63-618 saumon NACA 4412
Masse à vide226 kg
Masse maxi320 kg
Charge alaire26.7 kg/m2
Vitesse mini66 km/h
Vitesse maxi270 km/h
Finesse maxi37 à 97 km/h
Taux de chute mini0.64 m/s à 78 km/h
Nb sièges1
Structure--

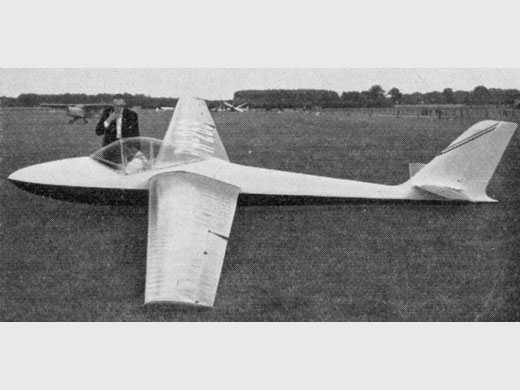

[The Worlds Sailplanes II]

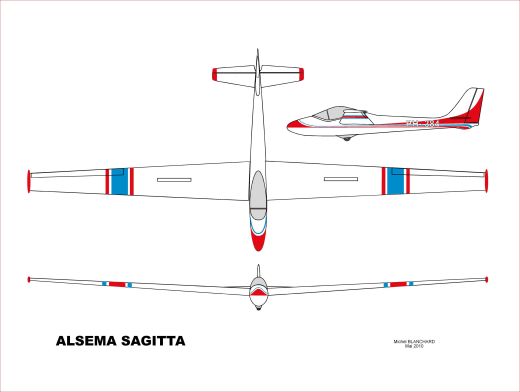

[dessin Michel Blanchard]

AUTRES INFORMATIONS

Constructeur(s)
ConstructeurConstruits
NV Vliegtuigbouw, Deventer (Hollande)
Nombre construits : The World's Sailplanes II - janvier 1963
3
Nombre total de constructions3
Infos techniquesLa roue principale est fixe et les aérofreins s'ouvrent à l'intrados et l'extrados de l'aile.
Les commandes de contrôle se connectent automatiquement lors du montage. La verrière glisse vers l'arrière et peut être ouverte en vol sur plusieurs positions.
Histoire résuméePremier planeur de la classe Standard construit aux Pays-Bas, remarquable par son aspect et offrant une visibilité extra-ordinaire au pilote. Le Sagitta fit son premier vol le 4 juillet 1960.
Liens personnalités Pas de personnalité associée.
Exemplaires existants
Immatriculé : PH-308 (En exposition), localisation : Aviadrome, Lelystad (NL)
Compléments docs

SOURCES DOCUMENTAIRES

Liens WEBSite : UIUC Applied Aerodynamics Group's . NACA 4412 airfoil. (2009-11-23)
Site : UIUC Applied Aerodynamics Group's . NACA 4412 fichier DAT. (2009-11-23)
Site : UIUC Applied Aerodynamics Group's . NACA 63(3)-618 airfoil. (2009-11-23)
Site : UIUC Applied Aerodynamics Group's . NACA 63(3)-618 fichier DAT. (2009-11-23)
Site : Vintage Sailplanes, site de Günther Hennig Jr. . 8 photos + écorché + specs. (2010-08-26 CL)
Site : Air Britain . Photo. (2010-08-26 CL)
LivresSailplanes 1945-1965
par SIMONS, Martin (2001) [p. 212. 3 vues + 2 photos].
The World's Sailplanes II
par OSTIV (1963) [p. 154-155. Photo + 3-vues + specs + notes].
Autres sourcesSoaring mai 1960 p 12. Photo.
Soaring janvier 1963 page 7. Note et Photo

MODÈLES RÉDUITS

      Plan Vic STEEL
Fiche n° 167 [Dernière mise à jour : 2012-02-26]
