J2mcL Planeurs - Fiche planeur n°

Raab-Katzenstein RK-7 Schmetterling

Autre nom (ou nom en langue originelle) : Raab Katzenstein Anhänger RK Schmetterling

DONNÉES GÉNÉRALES

Année du premier vol (ou de design, si seul projet)	1927
Pays	Allemagne
Designer(s)	--
Premier constructeur	Raab Katzenstein Flugzeugwerk GmbH, Kassel (DE)
Type d'appareil	Planeur Biplan
Fonction	Expérimental

SPÉCIFICATIONS TECHNIQUES

Envergure	8 m
Longueur	6.15 m
Hauteur	1.83 m
Allongement	--
Surface alaire	15.32 m²
Profil aile	--
Masse à vide	125 kg
Masse maxi	200 kg
Charge alaire	13 kg/m²
Vitesse mini	--
Vitesse maxi	--
Finesse maxi
Taux de chute mini	--
Nb sièges	1
Structure	Bois et toile.

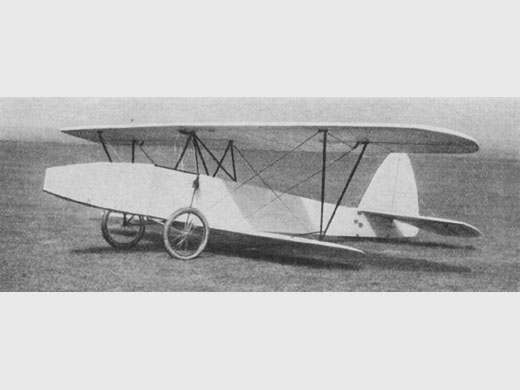

[Das Segelflug - collection J-M. Mesot]

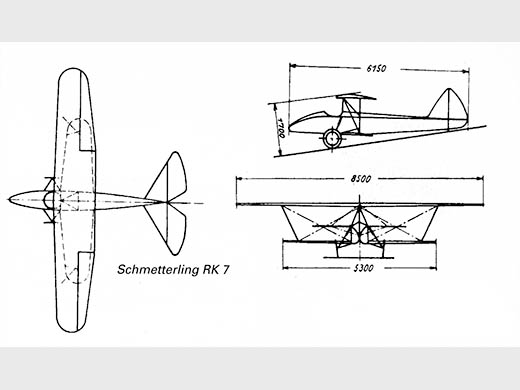

[Storia ed evoluzione dell'aliante (II)]

AUTRES INFORMATIONS

Constructeur(s)

Constructeur	Construits
Raab Katzenstein Flugzeugwerk GmbH, Kassel (DE)	1
Nombre total de constructions	1

Infos techniques

Planeur sesquiplan

Histoire résumée

Le RK-7 Smetterling a été construit en trois semaines pour le compte du fabricant de chocolat bien connu Johann Gottlieb HAUSWALDT, de Magdebourg (Allemagne), dont le logo était JGEHA (abréviation de son nom). Il a servi pour réaliser un des tous premiers décollages en remorque d'un avion. Antonius RAAB au commande du planeur a été remorqué par Kurt KATZENSTEIN pilotant un Raab-Katzenstein RK-6 Kranich (D-975), le 15 mars 1927 [autre date 18 avril 1927 ?] sur l'aérodrome de Kassel-Waldau.
Pendant le meeting international de Zurich, Suisse, qui eut lieu du 12 au 21 août 1927, ce planeur fut à de nombreuses reprise remorqué par un avion Fieseler, puis largué. Chaque fois il venait atterrir juste en face des juges.

Liens personnalités

Pas de personnalité associée.

Remarques

D'après "Zanrosso" le planeur a été construit et a volé au printemps 1927.
Schmetterling = papillon

Exemplaires existants

Immatriculé : xxxx (En état de vol), localisation : Deutsches Technikmuseum Berlin (DE)

Compléments docs

SOURCES DOCUMENTAIRES

Liens WEB	Site : 1000 Aircraft Photos . Note. (205-12-03 CL) Site : Wikimedia Commons . Photo. (2015-12-04 CL) Site : Secret Projects . Note + 3 photos. (2015-12-04 CL)
Livres	Das Segelflugzeug par LANGSDORFF, Werner von (1931) [p. 159. Photo + specs]. Storia ed evoluzione dell'aliante (II) par ZANROSSO, Giorgio (1996) [p. 67. Note + plan 3 vues + specs].
Autres sources	Flight, 1 septembre 1927, p 665 & 670. Note + photo [via Peter Butt, 28/11/2015] Klassiker der Luftfahrt Magazine, janvier 2014. Note + photo

MODÈLES RÉDUITS

Pas de plan ou kit référencé.

Fiche n° 2322 [Dernière mise à jour : 2015-12-04]
