Musger Mg-19B Steinadler

DONNÉES GÉNÉRALES
Année du premier vol
(ou de design, si seul projet)		 1954
Pays Autriche
Designer(s) MUSGER, Erwin
Premier constructeur Oberlerchner, Spittal
Type d'appareil Planeur
Fonction Entraînement

SPÉCIFICATIONS TECHNIQUES
Envergure 17.6 m
Longueur 8.04 m
Hauteur--
Allongement14.23
Surface alaire21 m2
Profil aileEmplanture Göttingen 549, milieu Göttingen 549, saumon Göttingen 676
Masse à vide301 kg
Masse maxi480 kg
Charge alaire22.9 kg/m2
Vitesse mini--
Vitesse maxi180 km/h
Finesse maxi27.8
Taux de chute mini0.65 m/s à 62 km/h
Nb sièges2
StructureBois et toile

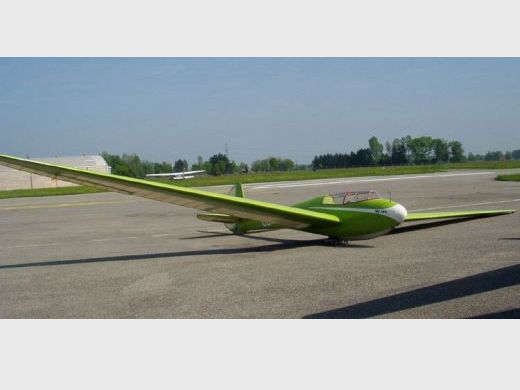

[Photo d'origine inconnue]
[dessin R. Keimel]

AUTRES INFORMATIONS

Constructeur(s)
ConstructeurConstruits
Oberlerchner, Spittal12
Nombre total de constructions12
Infos techniquesBiplace avec siège en tandem, planeur à ailes surbaissées. Se diffère du Mg-19a par les ailes droites. Construction normale en bois, aile cantilever en deux parties, elliptique et à un seul longeron. Jusqu'au longeron, revêtement de contre-plaqué; au-delà, entoilage, y compris les ailerons.
Longeron en caisson de sapin travaillé, renforcé à l'endroit des ferrures par des couches de bois comprimé. Fuselage de construction standard en contre-plaqué, section ovale. Le train se compose d'une roue fixe à demi enfoncée dans le fuselage et d'un patin avec amortisseur pneumatique.
Histoire résumée--
Liens personnalitésMUSGER, Erwin (Autriche)
Exemplaires existants
Immatriculé : OE-0396 (En état de vol), localisation : Autriche
Immatriculé : OE-0400 (En état de vol), localisation : Autriche
Pack(s) photosImmatriculation : OE-0396. Photographié par Vincent Besançon () sur Rétroplane.net 23 photos, 3,8 Mo
Compléments docs

SOURCES DOCUMENTAIRES

Liens WEBSite : UIUC Applied Aerodynamics Group's . Göttingen 549 airfoil. (2010-04-18 JM)
Site : UIUC Applied Aerodynamics Group's . Göttingen 549 fichier DAT. (2010-04-18 JM)
Site : UIUC Applied Aerodynamics Group's . Göttingen 676 airfoil. (2010-04-18 JM)
Site : UIUC Applied Aerodynamics Group's . Göttingen 676 fichier DAT. (2010-04-18 JM)
Site : SFG Feldkirch . Photo du OE-0386. (2010-04-21 CL)
Site : Forum Rétroplane . Pack photos du OE-400 à télécharger.. (2010-04-21 CL)
Site : Rétroplane.net, site de Vincent Besançon . 12 photos + specs du OE-400. (2010-04-21 CL)
LivresIng. Erwin Musger
par KEIMEL, Reinhard (1986) [p. 82-92. Texte + 1 photo + plan 3 vues + specs].
Luftfahrzeugbau in Österreich
par KEIMEL, Reinhard (2003) [p. 130, VI. Note + 2 photos + plan 3 vues + specs].
The world's sailplanes
par OSTIV (1958) [p. 9 - 13. Photo + specs + description].

MODÈLES RÉDUITS

Fiche n° 2410 [Dernière mise à jour : 2012-03-17]
