Snellen V-20

DONNÉES GÉNÉRALES
Année du premier vol
(ou de design, si seul projet)
1939
Pays Hollande
Designer(s) SNELLEN, Roeland J.
Premier constructeur NV Vliegtuigbouw Deventer
Type d'appareil Planeur
Fonction Performance

SPÉCIFICATIONS TECHNIQUES
Envergure 15.4 m
Longueur 7.36 m
Hauteur--
Allongement16.8
Surface alaire14.1 m2
Profil aileGöttingen 535
Masse à vide191 kg
Masse maxi270 kg
Charge alaire18 kg/m2
Vitesse mini--
Vitesse maxi180 km/h
Finesse maxi23
Taux de chute mini0.7 m/s à 56 km/h
Nb sièges1
StructureConstruction en bois.

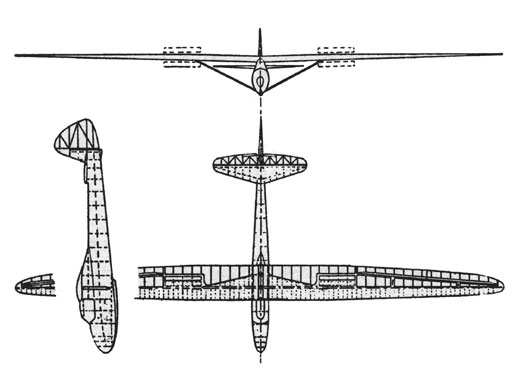

[The world's sailplanes, Die Segelflugzeuge der Welt Les planeurs dans le monde - collection J-M. Mesot]

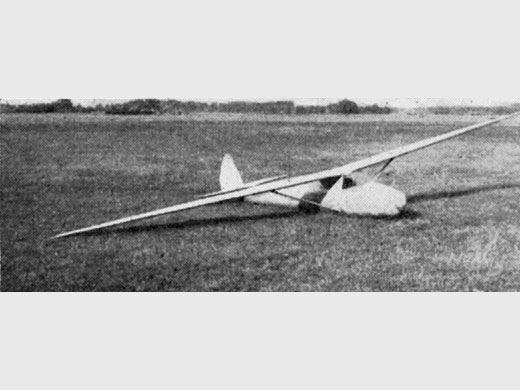

[The world's sailplanes, Die Segelflugzeuge der Welt Les planeurs dans le monde - collection J-M. Mesot]

AUTRES INFORMATIONS

Constructeur(s)
ConstructeurConstruits
NV Vliegtuigbouw Deventer1
Nombre total de constructions1
Infos techniquesMonoplace de performance moyenne. Ailes haubanées. Qualités de vol identique à celles de l'Olympia.
Histoire résumée--
Liens personnalités Pas de personnalité associée.
Exemplaires existants
Immatriculé : PH-90 (En état de vol), localisation : Hollande

SOURCES DOCUMENTAIRES

Liens WEBSite : UIUC Applied Aerodynamics Group . Göttingen 535 airfoil. (2010-06-08 JM)
Site : UIUC Applied Aerodynamics Group . Göttingen 535 fichier DAT. (2010-06-08 JM)
LivresThe world's sailplanes
par OSTIV (1958) [p. 158 - 160. Photo + 3-vues + specs + description].
Autres sourcesThe Snellen V-20, a new very old glider is being restored, VGC News n° 121 (été 2007), texte + 5 photos + plan 3 vues
The Snellen V-20 is airborne again, Neelco Osinga, VGC News n° 129 (printemps 2010) p 38-39, texte + 4 photos + plan 3 vues

MODÈLES RÉDUITS

Pas de plan ou kit référencé.
Fiche n° 2526 [Dernière mise à jour : 2011-12-13]
