Lilienthal Maihöhe-Rhinow-Apparat 1893

DONNÉES GÉNÉRALES
Année du premier vol
(ou de design, si seul projet)		 1893
Pays Allemagne
Designer(s) LILIENTHAL, Otto
Premier constructeur LILIENTHAL, Otto
Type d'appareil Ultra-léger
Fonction Expérimental

SPÉCIFICATIONS TECHNIQUES
Envergure 7 m
Longueur 4.35 m
Hauteur--
Allongement--
Surface alaire14 m2
Profil aile--
Masse à vide20 kg
Masse maxi--
Charge alaire--
Vitesse mini--
Vitesse maxi--
Finesse maxi
Taux de chute mini--
Nb sièges1
StructureBois et toile

Lilienthal en 1893 [Der Gleit- und Segelflugzeugbau - collection J-M. Mesot]

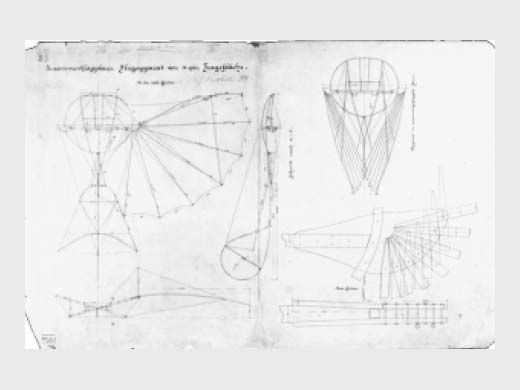

Dessin original de Lilienthal [Nitsch, 1991]

AUTRES INFORMATIONS

Constructeur(s)
ConstructeurConstruits
LILIENTHAL, Otto1
Nombre total de constructions1
Infos techniquesEnvergure de 6,6 ou 7 m, selon le dessin auquel on se réfère.
Cet appareil correspond aux brevets allemand 77916 (03/09/1893)) et US 544816 (du 20/08/1895 déposé par Lilienthal le 24/02/1894).
Les ailes de l'appareil pouvaient se replier, dimensions replié : 2,0 m x 3,2 m x 0,5 m.
Histoire résumée
Liens personnalitésLILIENTHAL, Otto (Allemagne)
Exemplaires existants
Immatriculé : xxxx (En exposition), localisation : Verkehrsmuseum Luzern (CH)
Immatriculé : xxxx (En exposition), localisation : Deutsches Museum, München (DE)
Immatriculé : xxxx (En exposition), localisation : Otto Lilienthal Museum, Anklam (DE)
Compléments docs

SOURCES DOCUMENTAIRES

Liens WEBSite : Owls Head Transportation Museum, Maine (USA) . Note + photo d'un modèle au 1:2. (2011-06-20 CL)
Site : Otto Lilienthal Museum . Les machines de Lilienthal. Photo + specs. (2013-04-10 CL)
Site : Otto Lilienthal Museum . Archives du musée : 18 photos.. (2013-04-10 CL)
Site : Collectors Edition . Modèles réduits au 1/15e des appareils de Lilienthal. Photos. (2013-04-10 CL)
Site : MTU Hannover . Lilienthal Flugzeugkonstruktionen wegbereiter für den Motoflug. Photo + dessin. (2013-04-10 CL)
Site : The fine art collections Lilienthal edition . Construction d'un modèle réduit statique.. (2013-04-10 CL)
Site : Fliegerweb.com . Note + 2 photos. (2013-04-10 CL)
Site : Homepage Stephan Nitsch . Réplique de 1988. 2 photos. (2013-04-10 CL)
LivresDas Segelflugzeug
par LANGSDORFF, Werner von (1931) [p. 14, 15, 150. Note + photo + specs].
Der Gleit- und Segelflugzeugbau
par GYMNICH, Alfried (1925) [p. 38. Photo].
Otto Lilienthal
par Inconnu (1965) [p. 18. 1 photo].
Vom Sprung zum Flug
par NITSCH, Stephan (1991) [p. 26-32, 82. Texte + photos + plan 3 vues + specs].

MODÈLES RÉDUITS

Pas de plan ou kit référencé.
Fiche n° 2577 [Dernière mise à jour : 2010-08-08]
