Sablier Type 23
| DONNÉES GÉNÉRALES |
| Année du premier vol (ou de design, si seul projet) |
1930 |
| Pays | France |
| Designer(s) | SABLIER, Georges |
| Premier constructeur | |
| Type d'appareil | Planeur |
| Fonction | Entraînement |
| SPÉCIFICATIONS TECHNIQUES |
| Envergure | -- |
| Longueur | -- |
| Hauteur | -- |
| Allongement | -- |
| Surface alaire | -- |
| Profil aile | -- |
| Masse à vide | -- |
| Masse maxi | -- |
| Charge alaire | -- |
| Vitesse mini | -- |
| Vitesse maxi | -- |
| Finesse maxi | |
| Taux de chute mini | -- |
| Nb sièges | 1 |
| Structure | Bois et toile |
AUTRES INFORMATIONS
| Constructeur(s) |
| ||||||
| Infos techniques | Planeur d'entraînement et de performance | ||||||
| Histoire résumée | "Ce planeur monoplace de performance est de construction simple, afin de pouvoir être utilisé pour l'entraînement des élèves pilotes. Guère moins coûteux qu'un appareil à poutre, sa voilure d'un allongement de 10 et d'un profil très porteur bien adapté est construite en bois caisson et haubannée par des cordes à piano. Le fuselage de construction très simple est muni d'un patin amovible. Ce dispositif a pour but de faciliter la réparation du patin ou son remplacement et d'éviter des avaries au fuselage. L'empennage est supporté par deux dérives venues de forme avec le fuselage, donnant une construction très robuste de la partie arrière et un montage facile des empennages. La disposition surélevée des gouvernes assure un bon rendement aérodynamique et une grande stabilité de l'appareil. La cabane du fuselage, ainsi que le caisson support de haubans de voilure, sont de construction simple et dégageant la voilure de toute interaction. Le poste de pilotage confortable et spacieux est équipé de commandes disposées de façon pratique. " | ||||||
| Liens personnalités | SABLIER, Georges (France) | ||||||
| Remarques | Année approximative (<= 1932) |
SOURCES DOCUMENTAIRES
| Liens WEB | Pas de site référencé. |

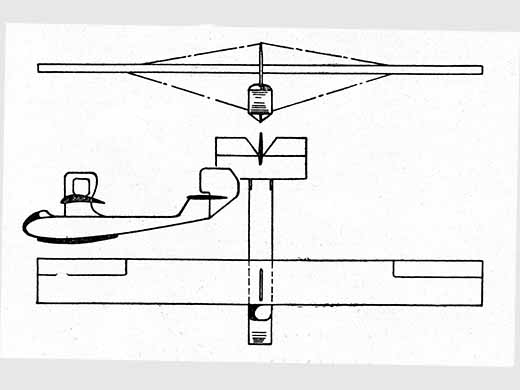

| Livres | Notices et techniques de construction de planeurs et avionnettes par SABLIER, Georges (1932) [p. 8. Note + plan 3 vues + specs]. Plans et construction d'un planeur d'entraînement par SABLIER, Georges (1932) [p. 25. Figure, vue de profil]. |
MODÈLES RÉDUITS
| Pas de plan ou kit référencé. |
Fiche n° 2607 [Dernière mise à jour : 2015-10-10]
