THK-09

Autre nom (ou nom en langue originelle) : Ш-5 (Sch-5, SH-5)
DONNÉES GÉNÉRALES
Année du premier vol
(ou de design, si seul projet)		 1945
Pays Turquie
Designer(s) SCHAWROW, W. B. & SSCB
Premier constructeur Türk Hava Kurumu (THK), Ankara
Type d'appareil Planeur
Fonction Initiation

SPÉCIFICATIONS TECHNIQUES
Envergure 16 m
Longueur 7.4 m
Hauteur 2.55 m
Allongement--
Surface alaire21.61 m2
Profil aile--
Masse à vide270 kg
Masse maxi450 kg
Charge alaire--
Vitesse mini55 km/h
Vitesse maxi180 km/h
Finesse maxi16
Taux de chute mini1.1 m/s
Nb sièges2
StructureBois et toile.

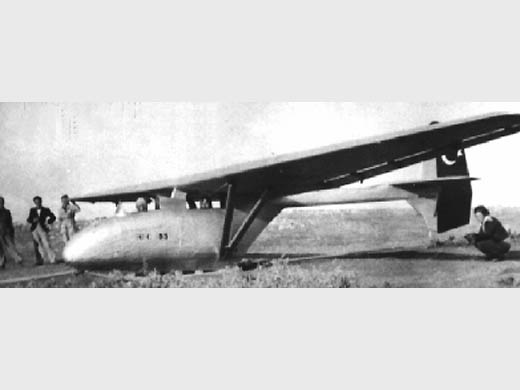

[Photo d'origine inconnue]

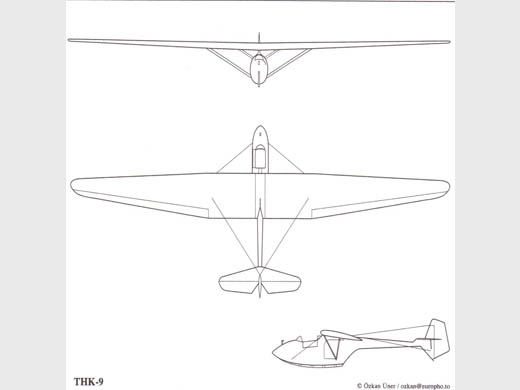

[Tuncay Deniz, dessin Özkan Üner]

AUTRES INFORMATIONS

Constructeur(s)
ConstructeurConstruits
Türk Hava Kurumu (THK), Ankara38
Nombre total de constructions38
Infos techniques--
Histoire résuméePlaneur soviétique Sheremetev Ш-5 (Sch-5 ou SH-5) construit sous licence par la société turque Türk Hava Kurumu (THK), à Ankara.
Le Sch-5 était un planeur biplace soviétique d'entraînement. Les élèves volaient sur le THK-9 pour préparer leur brevet C, après avoir passé leurs brevets A et B sur le THK-4. Les lancements se faisaient soit au sandow soit par remorquage derrière un avion.
Après que la THK eut commandé 65 Sch-5/THK-9 la Nuri Demirag Aircraft Factory entra en production. Mais à la suite de l'annulation de la commande par la THK, la production s'arrêta et les planeurs construits furent utilisés par la Nuri Demirag Flying School. On ne sait pas combien exactement de planeurs furent construits avant l'arrêt de la production. Le planeur fut aussi construit (après reverse engineering) par la THK.
Un total de 38 machines aurait été construit (23 Sch-5 et 15 THK-9. Certains des 23 Sch-5 furent offerts ou achetés par les soviétiques.
Liens personnalités Pas de personnalité associée.
Compléments docs

SOURCES DOCUMENTAIRES

Liens WEBSite : Site de Tuncay Deniz . Page des productions THK. Note + photo.. (2010-10-22 CL)
LivresTürk Uçak Üretimi
par TUNCAY, Deniz (2004) [p. 34, 44, 45, 116. Note + 3 photos + plan 3 vues + specs].

MODÈLES RÉDUITS

Pas de plan ou kit référencé.
