AVF-07 Strekoza-pechatnitsa

Autre nom (ou nom en langue originelle) : АВФ-7 Стрекоэа-печатница
DONNÉES GÉNÉRALES
Année du premier vol
(ou de design, si seul projet)
1924
Pays URSS
Designer(s) VOSTROV, N. D.
Premier constructeur First State Typographical works, Moscou
Type d'appareil Planeur
Fonction Entraînement

SPÉCIFICATIONS TECHNIQUES
Envergure 14.5 m
Longueur 8.3 m
Hauteur 1.85 m
Allongement7
Surface alaire30 m2
Profil ailePrandl Pr-368 (Пр-368)
Masse à vide84 kg
Masse maxi--
Charge alaire4.45 kg/m2
Vitesse mini--
Vitesse maxi--
Finesse maxi
Taux de chute mini--
Nb sièges1
StructureBois et toile

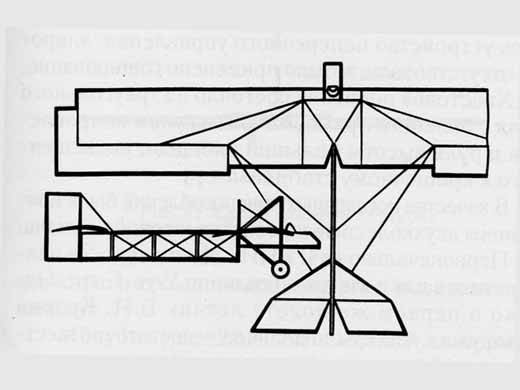

[Entsiklopediia Planery Rossii, Krasilshchikov 2005]

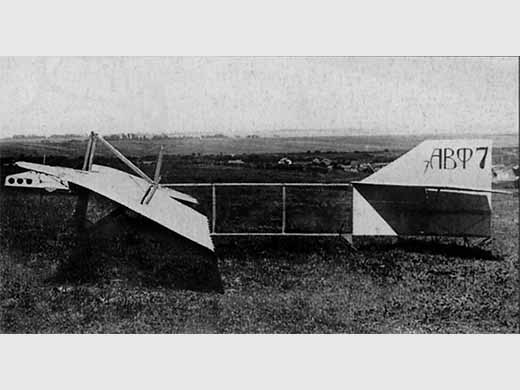

[Entsiklopediia Planery Rossii, Krasilshchikov 2005]

AUTRES INFORMATIONS

Constructeur(s)
ConstructeurConstruits
First State Typographical works, Moscou1
Nombre total de constructions1
Infos techniquesMonoplan contreventé dont la queue du fuselage était en forme de poutre. Le pilote était assis dans un espace ouvert devant le bord d'attaque de l'aile à corde constante. A côté du pilote se trouvaient des pylônes de cabane auxquels étaient ancrés les câbles de contreventement supérieurs. Les câbles de contreventement inférieurs étaient ici ancrés aux extrémités des jambes du train d'atterrissage à large voie. Le fuselage de l'empennage est constitué de cinq longerons verticaux contreventés par des fils de contreventement diagonaux. L'empennage comprend un empennage triangulaire avec une gouverne de profondeur et un petit empennage triangulaire avec un grand gouvernail rectangulaire.
L'aile est munie d'ailerons de grande surface et d'un compensateur à cornet.
La grande surface de l'aile permet une charge alaire très faible, ce qui confère à ce planeur d'entraînement une faible vitesse de décollage.
Histoire résuméeStrekoza - Pechatnitsa AVF-7, planeur d'entraînement monoplace conçu par l'élève de l'AVF N. D. VOSTROV [Н.д. Вострова].
Construit en 1924 à Moscou par la section planeurs de la première usine typographique d'Etat. L'AVF-7 Strekoza a été utilisé comme appareil d'entraînement, y compris pour son concepteur. Pendant le IIe concours national de vol à voile, l'AVF-7 a effectué un nombre record de vols dans sa catégorie - 60 lancements avec une durée moyenne des vols de 1 à 2 minutes.
Le jury du concours a décerné à son constructeur un troisième prix pour le meilleur type de planeur d'entraînement.
Liens personnalités Pas de personnalité associée.

SOURCES DOCUMENTAIRES

Liens WEBPas de site référencé.
LivresEntsiklopediia Planery Rossii
par KRASILSHCHIKOV, A. P. (2005) [p. 33, 37, 41, 321. Note + photo + specs].

MODÈLES RÉDUITS

Pas de plan ou kit référencé.
