AVF-05 Mastyazhart-2

Autre nom (ou nom en langue originelle) : АВФ-5 Мастяжарт-2
DONNÉES GÉNÉRALES
Année du premier vol
(ou de design, si seul projet)		 1924
Pays URSS
Designer(s) ILYUSHIN, Sergueï Vladimirovitch & ALEXEIEV, V. N.
Premier constructeur Ateliers de l'artillerie lourde, Lefortovo [Мастерских тяжелой артиллерии в Лефортове]
Type d'appareil Planeur
Fonction Expérimental

SPÉCIFICATIONS TECHNIQUES
Envergure 16 m
Longueur 7.6 m
Hauteur 2.3 m
Allongement12.5
Surface alaire20.5 m2
Profil ailePrandtl 436, Pr-436 (Лр-436, Прандтль 436)
Masse à vide90 kg
Masse maxi--
Charge alaire7.7 kg/m2
Vitesse mini--
Vitesse maxi--
Finesse maxi
Taux de chute mini--
Nb sièges1
StructureBois et toile

[Entsiklopediia Planery Rossii]
[via Coin de Ciel]

AUTRES INFORMATIONS

Constructeur(s)
ConstructeurConstruits
Ateliers de l'artillerie lourde, Lefortovo [Мастерских тяжелой артиллерии в Лефортове]1
Nombre total de constructions1
Infos techniquesLe planeur AVF-5 "Mastyazhart-2" est radicalement différent du Mastyazhart de 1923. L'aile a un grand allongement pour l'époque (12,5), ce qui améliore sensiblement les qualités aérodynamiques du planeur. Il n'y a pas d'ailerons et le contrôle en roulis se fait par gauchissement des ailes, ce qui permet de réduire le poids et de simplifier la conception.
Histoire résumée--
Liens personnalités Pas de personnalité associée.

SOURCES DOCUMENTAIRES

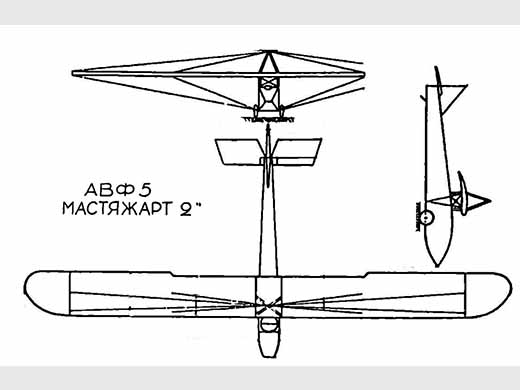

Liens WEBSite : Coin de Ciel [Уголок неба] . Note + plan 3 vues + specs. (2015-12-11 CL)
LivresEntsiklopediia Planery Rossii
par KRASILSHCHIKOV, A. P. (2005) [p. 33, 42, 321. Note + photo + plan 3 vues + specs].
Autres sourcesLes aéronefs du Bureau d'études S. V. Ilyushin, Yu. A. Egorov [Ю.А. Егоров. Самолеты ОКБ С.В. Ильюшина]
Les aéronefs ILYUSHIN. Le meilleur du meilleur, Nikolay Yakubovich [Николай Якубович. Самолеты Ильюшина. Лучшие из лучших]

MODÈLES RÉDUITS

Pas de plan ou kit référencé.
Fiche n° 3129 [Dernière mise à jour : 2015-12-14]
