Horikawa H-22B-3

Autre nom (ou nom en langue originelle) : Hagiwara H-22B-3
DONNÉES GÉNÉRALES
Année du premier vol
(ou de design, si seul projet)		 1953
Pays Japon
Designer(s) HORIKAWA, Ikuo
Premier constructeur Hagiwara Kakkuki Seisakusho (Hagiwara Glider Co.), 40 Honcho, Itabashi-machi, Tokyo
Type d'appareil Planeur
Fonction Initiation

SPÉCIFICATIONS TECHNIQUES
Envergure 12.21 m
Longueur 7 m
Hauteur--
Allongement8.87
Surface alaire16.8 m2
Profil aileGöttingen 532 modifié
Masse à vide170 kg
Masse maxi300 kg
Charge alaire17.8 kg/m2
Vitesse mini48.5 km/h
Vitesse maxi120 km/h
Finesse maxi14.2 à 66.8 km/h
Taux de chute mini1.16 m/s à 54.4 km/h
Nb sièges2
Structure--

[The Worlds Sailplanes II]
[The Worlds Sailplanes II]

AUTRES INFORMATIONS

Constructeur(s)
ConstructeurConstruits
Hagiwara Kakkuki Seisakusho (Hagiwara Glider Co.), 40 Honcho, Itabashi-machi, Tokyo30
Nombre total de constructions30
Infos techniquesRoue fixe sans frein. Patin monté sur amortisseur caoutchouc. Structure métallique entoilée.
Histoire résuméeBiplace d'écolage de construction simple. A effectué son premier vol en août 1953.
Liens personnalités Pas de personnalité associée.

SOURCES DOCUMENTAIRES

Liens WEBSite : UIUC Applied Aerodynamics Group . Gottingen 532 airfoi. (2012-02-23 JM)
Site : UIUC Applied Aerodynamics Group . Gottingen 532 airfoi (fichier DAT). (2012-02-23 JM)
Site : FlightGlobal Archive . FLIGHT International, 26 juillet 1962. (2012-02-23 JM)
Site : Wikipedia (en) . Notes + specs. (2013-01-15 CL)
LivresThe World's Sailplanes II

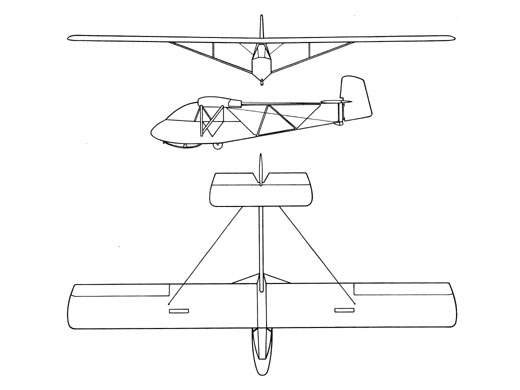

par OSTIV (1963) [p. 148-149. Photo + 3-vues + specs + texte].
Autres sourcesGliding in Korea, Moonsung Cho, VGC News n° 136 (hiver 2012) p 42-43. Note + 3 photos + specs.

MODÈLES RÉDUITS

Pas de plan ou kit référencé.
Fiche n° 3615 [Dernière mise à jour : 2012-02-23]
