Horikawa H-232B-2

DONNÉES GÉNÉRALES
Année du premier vol
(ou de design, si seul projet)		 1956
Pays Japon
Designer(s) HORIKAWA, D
Premier constructeur Hagiwara Kokuki Seisakusho, 40 Honcho, Itabashi-machi, Tokyo
Type d'appareil Planeur
Fonction Entraînement

SPÉCIFICATIONS TECHNIQUES
Envergure 13.15 m
Longueur 7.26 m
Hauteur--
Allongement10
Surface alaire17.2 m2
Profil aileEmplanture Göttingen 532 modifié, milieu Göttingen 532 modifié, saumon Göttingen 676
Masse à vide210 kg
Masse maxi380 kg
Charge alaire22.1 kg/m2
Vitesse mini55 km/h
Vitesse maxi150 km/h
Finesse maxi18 à 68.5 km/h
Taux de chute mini1.09 m/s à 61.9 km/h
Nb sièges2
StructureFuselage en tubes acier entoilé

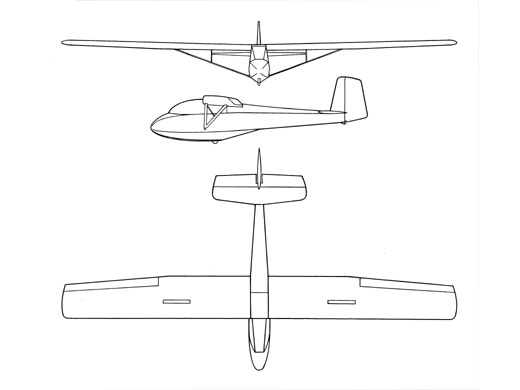

[The Worlds Sailplanes II]

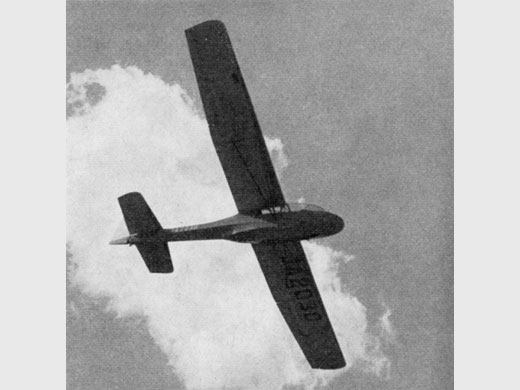

[The Worlds Sailplanes II]

AUTRES INFORMATIONS

Constructeur(s)
ConstructeurConstruits
Hagiwara Kokuki Seisakusho, 40 Honcho, Itabashi-machi, Tokyo8
Nombre total de constructions8
Infos techniques--
Histoire résuméeBiplace avec de meilleures performances que le H-22B-3
Liens personnalités Pas de personnalité associée.

SOURCES DOCUMENTAIRES

Liens WEBSite : UIUC Applied Aerodynamics Group . Gottingen 532 airfoi. (2012-02-26 JM)
Site : UIUC Applied Aerodynamics Group . Gottingen 532 airfoi (fichier DAT). (2012-02-26 JM)
Site : UIUC Applied Aerodynamics Group . Gottingen 676 (= M 12) airfoil. (2012-02-26 JM)
Site : UIUC Applied Aerodynamics Group . Gottingen 676 (= M 12) airfoil (fichier DAT). (2012-02-26 JM)
LivresThe World's Sailplanes II
par OSTIV (1963) [p. 150-151. Photo + 3-vues + specs + texte].

MODÈLES RÉDUITS

Pas de plan ou kit référencé.
Fiche n° 3616 [Dernière mise à jour : 2012-02-26]
