Akaflieg Berlin B-03 Charlotte II

DONNÉES GÉNÉRALES
Année du premier vol
(ou de design, si seul projet)		 1923
Pays Allemagne
Designer(s) WINTER, Hermann
Premier constructeur Akad. Fliegergruppe T. H. Berlin-Charlottenburg
Type d'appareil Aile volante
Fonction Expérimental

SPÉCIFICATIONS TECHNIQUES
Envergure 14.65 m
Longueur 4.76 m
Hauteur 1.65 m
Allongement10.78
Surface alaire19.5 m2
Profil aileGöttingen 365
Masse à vide133 kg
Masse maxi203 kg
Charge alaire10 kg/m2
Vitesse mini--
Vitesse maxi--
Finesse maxi
Taux de chute mini--
Nb sièges1
StructureBois et toile

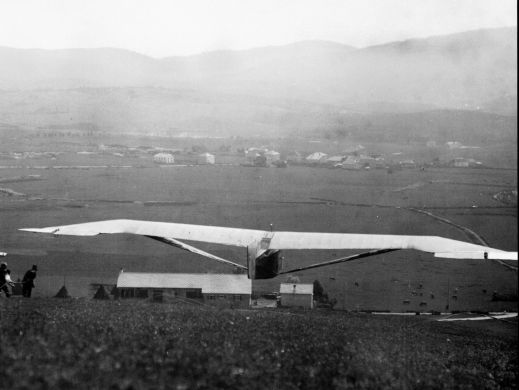

Le Berlin B-3 à Asiago (Italie) [via Vincenzo Pedrielli]
[via Vincenzo Pedrielli]

AUTRES INFORMATIONS

Constructeur(s)
ConstructeurConstruits
Akad. Fliegergruppe T. H. Berlin-Charlottenburg1
Nombre total de constructions1
Infos techniques--
Histoire résuméeCet appareil a participé au rassemblement d'Asiago (Italie) et au concours de la Rhön (Allemagne) en 1924 (numéro de concours 27).
Liens personnalitésWINTER, Hermann (Allemagne)
Compléments docs

SOURCES DOCUMENTAIRES

Liens WEBSite : 100 Jahre Nurflügel /A century of flying wings . 1 photo. (18.10.2009)

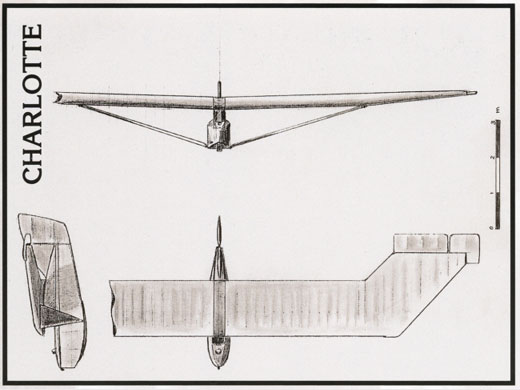

Site : Nuricom (Klaus Niegratschka) . Plan 3 vues. (2011-04-12 CL)
LivresAlianti italiani
par PAJNO, Vittorio (2000) [p. 63, 64. 2 photos]. Nommé
Asiago : la nascita del volo a vela in Italia
par PEDRIELLI, Vincenzo (2002) [p. 66-69. Photos + 3-vue].
Asiago 1924
par PEDRIELLI, Vincenzo (2013) [p. 74, 75, 78, 124. Texte + 7 photos + plan 3 vues + specs].
Das Segelflugzeug
par LANGSDORFF, Werner von (1931) [p. 23, 24, 45, 46, 128. Texte + 1 photo + specs].
Forschen-Bauen-Fliegen
par LEMKE, Frank-Dieter & JACOB, Rolf (2010) [p. 14. Photo].
