Wagener Westhang
| DONNÉES GÉNÉRALES |
| Année du premier vol (ou de design, si seul projet) |
1929 |
| Pays | Allemagne |
| Designer(s) | WAGENER, Hans |
| Premier constructeur | Flugzeubau Wagener, Hamburg (DE) |
| Type d'appareil | Planeur |
| Fonction | Performance |
| SPÉCIFICATIONS TECHNIQUES |
| Envergure | 14.5 m |
| Longueur | 6.7 m |
| Hauteur | -- |
| Allongement | 13 |
| Surface alaire | 18 m2 |
| Profil aile | -- |
| Masse à vide | 110 kg |
| Masse maxi | -- |
| Charge alaire | -- |
| Vitesse mini | -- |
| Vitesse maxi | -- |
| Finesse maxi | |
| Taux de chute mini | -- |
| Nb sièges | 1 |
| Structure | Bois et toile |
AUTRES INFORMATIONS
| Constructeur(s) |
| ||||||
| Infos techniques | Die Daten des Typs „Westhang" sind: Spannweite 14,50 m, Länge 6,70 m, Tragfläche 18,00 m2, Querruder 2 X 1,72 = 3,44 m2, Höhenruder 1,55 m2, Richtfläche 0,18 m2, Seitenruder 0,76 m2, Seitenverhältnis 1 : 13, Gewicht 110 kg. Hochleistungssegelflugzeug Typ „Westhang" ist ein abgestrebter Hochdecker. Die Tragfläche von 18,0 m2 Größe ist zweiteilig ausgeführt, um ein geringeres Baugewicht zu erzielen als bei der sonst allgemein üblichen dreiteiligen Bauart. Die Querruder werden durch Seile mit zwei auf die Länge des Ruders verteilte Hebel betätigt. Der Rumpf hat 5 Längsholme und ist in der sonst üblichen Art mit Sperrholz beplankt. Er endet hinten in einer senkrechten Schneide, an die sich die aus dem Rumpf organisch herauskommende Richtfläche und das Seitenruder anschließen. Das Höhenruder ist als Balanceruder ausgebildet und ebenfalls zweiteilig. Die beiden Hälften werden auf ein Stahlrohr, welches im Rumpf drehbar gelagert ist, aufgesteckt. Die Betätigung des Höhenruders geschieht durch Stoßstangen. | ||||||
| Histoire résumée | -- | ||||||
| Liens personnalités | WAGENER, Hans (Allemagne) | ||||||
| Remarques | Année approximative | ||||||
| Compléments docs |
SOURCES DOCUMENTAIRES

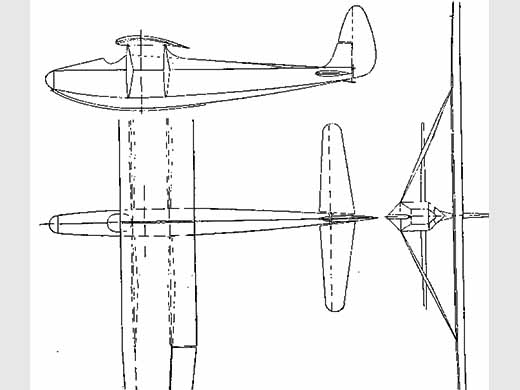

| Liens WEB | Site : Flugsport . Année 1929. Plan 3 vues + specs. (2016-01-22 CL) Site : German Aviation 1919-1945 . Note + plan 3 vues + specs. (2020-04-02 CL) |
| Livres | Pas de livre référencé. |
| Autres sources | Flugsport, n° 12 1929, p 232-233. Plan 3 vues + specs The Sailplane & Glider, vol. 1 n° 1, 6 septembre 1930. Publicité |
MODÈLES RÉDUITS
| Pas de plan ou kit référencé. |
Fiche n° 4172 [Dernière mise à jour : 2016-01-22]
