Akaflieg Braunschweig SB-13 Arcus

DONNÉES GÉNÉRALES
Année du premier vol
(ou de design, si seul projet)		 1988
Pays Allemagne
Designer(s) Akaflieg Braunschweig
Premier constructeur Akaflieg Braunschweig e. V. & Sonja ENGLERT
Type d'appareil Aile volante
Fonction Expérimental

SPÉCIFICATIONS TECHNIQUES
Envergure 15 m
Longueur 3.02 m
Hauteur--
Allongement19.4
Surface alaire11.6 m2
Profil aile--
Masse à vide258 kg
Masse maxi427 kg
Charge alaire36.8 kg/m2
Vitesse mini--
Vitesse maxi--
Finesse maxi
Taux de chute mini--
Nb sièges1
Ballast133 L
Structure--

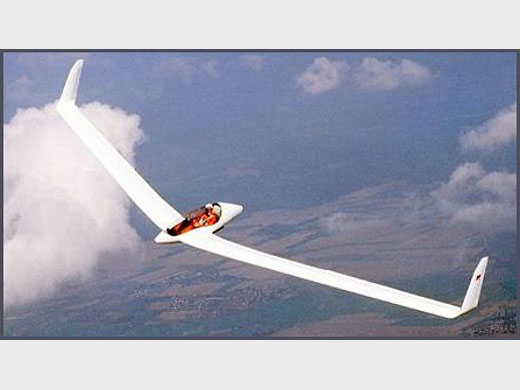

[Photo d'origine inconnue]
[via Michel Blanchard]

AUTRES INFORMATIONS

Constructeur(s)
ConstructeurConstruits
Akaflieg Braunschweig e. V. & Sonja ENGLERT1
Nombre total de constructions1
Infos techniquesCharge alaire 28,3 à 36,8 kg/m2 sans et avec ballast.
Histoire résumée--
Liens personnalités Pas de personnalité associée.
RemarquesFrom Sonja ENGLERT (Caro Engineering) : "In 1986 I joined the Akademical Flying Group (Akaflieg) Braunschweig , which had just started to build the SB 13, a flying wing glider design. I participated in most of the construction of this unique 15 m (standard class) glider. The wings were all carbon fiber with high modulus carbon spars. It has two elevons per wing which shared the functions of elevator and aileron. The rudders were part of the winglets. It had the first all-aircraft parachute rescue system in a compartment aft of the cockpit. I flew the SB 13 and found it pleasant in smooth air but due to the low pitch damping and high aspect ratio swept wings, it was uncomfortable to fly in turbulence."

SOURCES DOCUMENTAIRES

Liens WEBSite : Site Akaflieg Braunschweig . Texte + 2 photos + plan 3 vues + specs. (2009-10-25 CL)
Site : Site de Günther Hennig . 10 photos + plan 3 vues. (2009-10-25 CL)
Site : 100 Jahre Nurflügel . . (2009-10-25 CL)
Site : Nuricom (Klaus Niegratschka) . Plan 3 vues. (2011-04-12 CL)
Site : Caro Engineering . Note + photo. Participation à la construction des ailes.. (2018-04-04 CL)
LivresSailplanes 1965-2000
par SIMONS, Martin (2005) [p. 49. Photo + 3 vues].

MODÈLES RÉDUITS

Pas de plan ou kit référencé.
