DONNÉES GÉNÉRALES |
Année du premier vol (ou de design, si seul projet) |
1922 |
Pays | Allemagne |
Designer(s) | POBEL, Herbert |
Premier constructeur | -- |
Type d'appareil | Planeur |
Fonction | Expérimental |
SPÉCIFICATIONS TECHNIQUES |
Envergure | 10 m |
Longueur | 5.96 m |
Hauteur | 2 m |
Allongement | -- |
Surface alaire | 17 m2 |
Profil aile | Lilienthal |
Masse à vide | 90.5 kg |
Masse maxi | 150 kg |
Charge alaire | 8.83 kg/m2 |
Vitesse mini | -- |
Vitesse maxi | -- |
Finesse maxi | |
Taux de chute mini | -- |
Nb sièges | 1 |
Structure | -- |
Constructeur(s) |
| ||
Infos techniques | -- | ||
Histoire résumée | [Extrait de L'Aéronautique No 39 (août 1922)] On vient de terminer à Dresde la construction du monoplan HP-3, commencé dès août 1921. Cet appareil de vol à voile est l'oeuvre de H. Pobel, étudiant de l'Ecole Technique Supérieur de Dresde. Il sera expérimenté dans l'Erzgebirge, près de la frontière de Tchéco-Slovaquie, avant d'être présenté au Rhön. Le HP-3 est un monoplan à aile en porte à faux et il rappelle, par ses dispositions générales, les appareils de vol à voile Aachen, inspirés eux-mêmes des Junkers. L'aile épaisse est de profil Lilienthal.Cette aile est en deux parties, pour en faciliter le démontage et le transport, tandi que les ailes Aachen sont d'une seule pièce. L'aile se rattache au fuselage par deux longerons. La stabilité latérale est obtenue par gauchissement. L'aile complète pèse 32 kg, soit 1kg88 par mètre carré. Le fuselage comprend deux parties: l'avant qui comporte le train d'atterrissage, le siège du pilote, au centre, et une partie fuselée avec le patin arrière; l'arrière forme la queue de l'appareil. Cette division a été empruntée aux appareils Aachen pour faciliter le transport. L'avant du fuselage est très haut, de sorte que seule la tête du pilote est exposée au courant d'air. Le train d'atterrissage est formé de deux pantalons profilés, avec deux parties élastiques et suspendues encore à des bandes de caoutchouc. Ce train d'atterrissage rappelle celui des Aachen, mais au lieu d'être sous les ailes, les pantalons sont placés sous le fuselage. La partie centrale du fuselage a 3.93 m de long, 1.80 m de haut et pèse 48 kg. La queue est formée de la partie arrière du fuselage avec tous les organes de stabilisation et de direction. Les gouvernails de direction et de profondeur sont souples, afin de supprimer les pièces mécaniques, charnières, etc., et obtenir un meilleur rendement des surfaces mobiles. La queue complète pèse 10.5 kg. Cet appareil construit en 10 mois de façon privée par cinq étudiants et mécaniciens, ne doit pas être confondu avec le nouvel avion Dresden 1922, qui est d'une conception différente. S.-Y. DIME | ||
Liens personnalités | Pas de personnalité associée. | ||
Remarques | Date 1er vol à confirmer (semble avoir participer Concours de la Rhön 1922) |
Liens WEB | Pas de site référencé. |
Livres | Pas de livre référencé. |

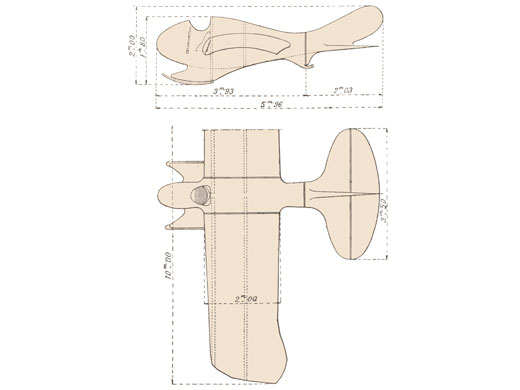

Autres sources | Le vol à voile, Le Génie Civil No 2095 (7 octobre 1922) p. 315, plan 3-vues + specs Les planeurs de la Rhön, L'Aéronautique No 39 (août 1922), p. 251-252, texte + specs |
