DFS-230

DONNÉES GÉNÉRALES
Année du premier vol
(ou de design, si seul projet)		 1937
Pays Allemagne
Designer(s) JACOBS, Hans
Premier constructeur Deutsche Forschungsanstalt für Segelflug, Darmstad
Type d'appareil Planeur
Fonction Militaire

SPÉCIFICATIONS TECHNIQUES
Envergure 22 m
Longueur 11.3 m
Hauteur 2.75 m
Allongement--
Surface alaire40 m2
Profil aile--
Masse à vide860 kg
Masse maxi2100 kg
Charge alaire--
Vitesse mini--
Vitesse maxi290 km/h
Finesse maxi
Taux de chute mini--
Nb sièges11
StructureFuselage en tubes acier et entoilé. Ailes en bois et toile.

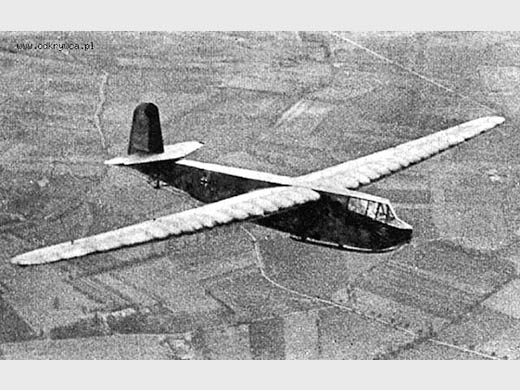

[via Fred Guilfoyle]

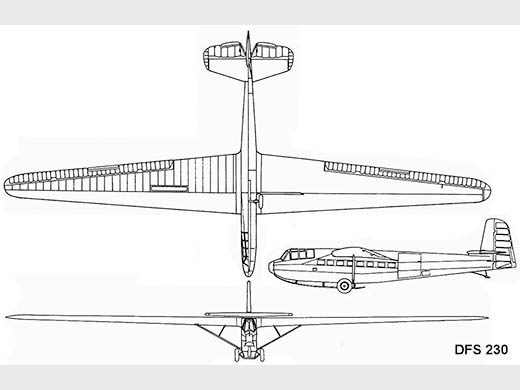

[via Fred Guilfoyle]

AUTRES INFORMATIONS

Constructeur(s)
ConstructeurConstruits
Deutsche Forschungsanstalt für Segelflug, Darmstad--
Nombre total de constructions--
Infos techniquesPlaneur transport de troupes
Plusieurs versions construites :
DFS 230 A-1 - Version initiale, un pilote et 10 soldats,
DFS 230 A-2 - A-1 avec deux postes de pilotage
DFS 230 B-1 - Ajout d'un parachute de freinage, possibilité d'un armement défensif (Mitrailleuse MG 34)
DFS 230 B-2 - B-1 avec deux postes de pilotage
DFS 230 C-1 - Version tardive; B-1 avec fusées de freinage
DFS 230 D-1 - C-1 avec fusée de freinage amélioré, un prototype (DFS 230 V6)
DFS 230 F-1 - Version plus grande avec capacité de 15 soldats, un prototype (DFS 230 V7, DV+AV)
Armement : une mitrailleuse MG-15 7,9 mm sur la cabine de pilotage et deux 7,9 mm MG-34 encore sur les côtés avant du fuselage.
Histoire résuméePlaneur de transport de troupes, utilisé par les allemands durant la seconde guerre mondiale (en particulier dans l'attaque surprise du fort Eben Emael en Belgique (10 mai 1940), l'invasion de la Crète (GR), et à Vassieux en Vercors (FR), en juillet 1944).
De nombreux essais divers ont été effectués avec ce planeur.

Liens personnalités Pas de personnalité associée.
Exemplaires existants
Immatriculé : KA-1-52 (En exposition), localisation : Luftwaffenmuseum der Bundeswehr, Gatow, Berlin (DE)
Immatriculé : xxxx (En restauration), localisation : Musée de l'Air et de l'Espace, Le Bourget (FR)
Immatriculé : xxxx (En exposition), localisation : Vassieux en Vercors (FR)
Immatriculé : xxxx (En exposition), localisation : Musée d'Eben Emael (BE)
Immatriculé : xxxx (En exposition), localisation : Musée de la Résistance, Vassieux en Vercors (FR)
Compléments docs

SOURCES DOCUMENTAIRES

Liens WEBSite : Site Coin de Ciel (Уголок неба) . Texte + 1 photo + specs. Long texte (en russe) (2009-10-29 CL)
Site : DFS 230 attack glider, site Fred Guilfoyle . Photos + specs + plan modèle réduit [Lien rompu]. (2024-11-11 CL)
Site : Preserved Axis aircrafts throughout the world . DFS-230 préservés [Lien rompu]. (2024-11-11 CL)
Site : LuftArchiv.de . 8 photos + plan 3 vues. (2012-06-14 CL)
Site : Forum Rétroplane . Description construction d'une maquette. (2013-08-02 CL)
Site : Lone Sentry . German Gliders and Gliderborne Troops. Mention. (2014-03-30 CL)
Site : Flickr - Planorismul in Romania . Album photos (28 photos). (2018-11-02 CL)
Site : Nevington War Museum . Variantes et photos . (2024-11-11 CL)
LivresGerman gliders in World War II
par NOWARRA, Heinz J. (1991) [p. 3-21, 47. Texte + photos + plan 3 vues + specs].
Histoire de l'Aviation en Drôme-Ardèche
par MATHEVET, Paul (2006) [p. 126-127. Mention. Les planeurs du Vercors.].
History of the World's Glider Forces
par WOOD, Alan (1990) [p. 15-17, 22, 25, 31. Description & Mention].
Planeurs de combat - Du silence au fracas
par LINDNER, Vincent (2017) [p. 68. Photos].
World War II Glider Assault Tactics
par ROTTMAN, Gordon L. (2014) [].
Autres sourcesMISTAL, Soaring novembre-décembre 1955 p 25 et 26. Portage par un avion pour utilisation en bombardier. Une photo.
