Grünau 9 Schädelspalter

Autre nom (ou nom en langue originelle) : ESG-29 Schädelspalter
DONNÉES GÉNÉRALES
Année du premier vol
(ou de design, si seul projet)		 1924
Pays Allemagne
Designer(s) SCHNEIDER, Edmund
Premier constructeur
Type d'appareil Planeur
Fonction Initiation

SPÉCIFICATIONS TECHNIQUES
Envergure 10.8 m
Longueur 4.9 m
Hauteur--
Allongement7.55
Surface alaire15.3 m2
Profil aile--
Masse à vide95 kg
Masse maxi190 kg
Charge alaire12.4 kg/m2
Vitesse mini--
Vitesse maxi--
Finesse maxi10
Taux de chute mini1.3 m/s à 45 km/h
Nb sièges1
StructureBois et toile

[Segelflugzeug Geschichten]
[Handbuch des Motor und Segelfliegens - collection J-M. Mesot]

AUTRES INFORMATIONS

Constructeur(s)
ConstructeurConstruits
--
Nombre total de constructions--
Infos techniquesFuselage poutre
Histoire résumée--
Liens personnalités Pas de personnalité associée.
RemarquesSchädelspalter = briseur de crâne (en raison de la poutre devant la tête du pilote)
Exemplaires existants
Immatriculé : xxxx (En stockage), localisation : Deutsches Segelflugmuseum mit Modellflug, Wasserkuppe, (DE)
Compléments docs

SOURCES DOCUMENTAIRES

Liens WEBSite : LSV Bonn Rhein-Sieg . Geschichte des Luftsportverein Bonn Rhein - Sieg. Photo. (2013-12-06 CL)
Site : LuftArchiv . 4 photos. (2013-12-06 CL)

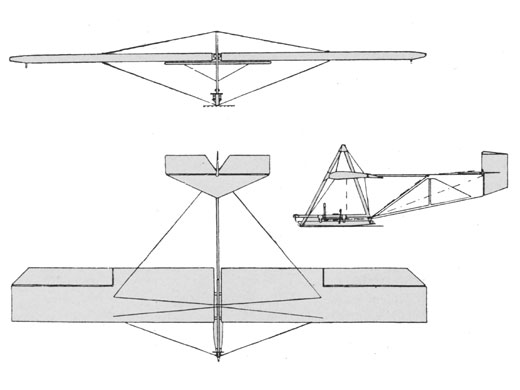

Site : The virtual aviation museum . Photo + plan 3 vues. (2013-12-06 CL)
Site : Flickr - Planorismul in Romania . 3 photos. (2018-11-07 CL)
LivresForschen-Bauen-Fliegen
par LEMKE, Frank-Dieter & JACOB, Rolf (2010) [p. 37, 47, 48. Note + photo].
Handbuch des Motor- und Segelfliegens - Band 1
par VOGELSANG, W. (1935) [p. 210, 211. 3-vues + specs + description].
Sailplanes 1920-1945
par SIMONS, Martin (2001) [p. 38. Histoire + 2 photos + specs].
Segelflug am Spitzerberg und Hundseimer Kogel
par KEIMEL, Reinhard (2010) [p. 13, 14, 117. 4 photos].
Segelflugzeug Geschichten
par SELINGER, Peter F. (2004) [p. 32-33. Histoire + 2 photos + specs].

MODÈLES RÉDUITS

Pas de plan ou kit référencé.
Fiche n° 535 [Dernière mise à jour : 2018-11-07]
