FAG Esslingen E-03

DONNÉES GÉNÉRALES
Année du premier vol
(ou de design, si seul projet)		 1938
Pays Allemagne
Designer(s) FAG Esslingen
Premier constructeur Flugtechnische Arbeitsgemeinschaft an der Staatlichen Ingenieurschule Esslingen a.N.
Type d'appareil Planeur
Fonction Performance

SPÉCIFICATIONS TECHNIQUES
Envergure 21.2 m
Longueur 7.3 m
Hauteur 1.6 m
Allongement22.5
Surface alaire20 m2
Profil aileEmplanture NACA 23018, milieu NACA 23012, saumon NACA 23012
Masse à vide200 kg
Masse maxi360 kg
Charge alaire18 kg/m2
Vitesse mini--
Vitesse maxi--
Finesse maxi27 à 70 km/h
Taux de chute mini0.6 m/s à 60 km/h
Nb sièges2
Structure--

[Flugzeug-Typenbuch, Ausgabe 1944 - collection J-M. Mesot]
[Flugzeug-Typenbuch, Ausgabe 1944 - collection J-M. Mesot]

AUTRES INFORMATIONS

Constructeur(s)
ConstructeurConstruits
Flugtechnische Arbeitsgemeinschaft an der Staatlichen Ingenieurschule Esslingen a.N.--
Nombre total de constructions--
Infos techniquesBiplace avec sièges décalés, roue rétractable
Histoire résuméeRecord du monde de 8000 m établi pendant le concours de la Rhön 1938.
Liens personnalités Pas de personnalité associée.
RemarquesAnnée à valider

SOURCES DOCUMENTAIRES

Liens WEBSite : UIUC Applied Aerodynamics Group's . NACA 23018 airfoil. (2010-03-23)
Site : UIUC Applied Aerodynamics Group's . NACA 23018 fichier DAT. (2010-03-23)
Site : UIUC Applied Aerodynamics Group's . NACA 23012 airfoil. (2010-03-23)
Site : UIUC Applied Aerodynamics Group's . NACA 23012 fichier DAT. (2010-03-23)
Site : FTAG Flugtechnische Arbeitsgemeinschaft an der Hochschule Esslingen e.V . Projekt E3. (2010-03-25 JM)

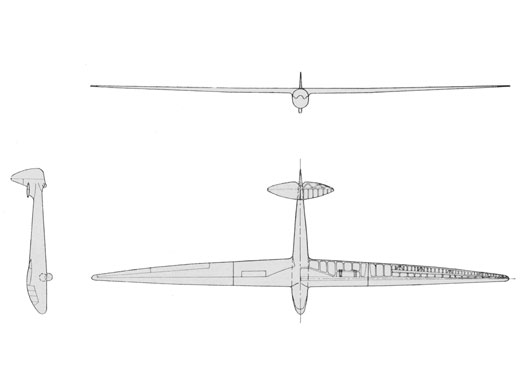

Site : LuftArchiv . Photo + plan 3 vues + specs. (2013-09-10 CL)
LivresFlugzeug-Typenbuch 1944
par SCHNEIDER, Helmut (1944) [p. 276, 277. Photo + 3-vues + specs].

MODÈLES RÉDUITS

Pas de plan ou kit référencé.
Fiche n° 548 [Dernière mise à jour : 2013-09-10]
