IS-04 Jastrząb

DONNÉES GÉNÉRALES
Année du premier vol
(ou de design, si seul projet)
1949
Pays Pologne
Designer(s) NIESPAL, J.
Premier constructeur IS (Instytut Szybownictwa - Segelfluginstitut), Bielsko (Pologne)
Type d'appareil Planeur
Fonction --

SPÉCIFICATIONS TECHNIQUES
Envergure 12 m
Longueur 6.25 m
Hauteur 1.3 m
Allongement12
Surface alaire12 m2
Profil aileEmplanture NACA 2418, milieu NACA 2412, saumon NACA 0012
Masse à vide240 kg
Masse maxi357 kg
Charge alaire29.7 kg/m2
Vitesse mini67 km/h
Vitesse maxi450 km/h
Finesse maxi20.2 à 87 km/h
Taux de chute mini1.04 m/s à 70 km/h
Nb sièges1
Structure--

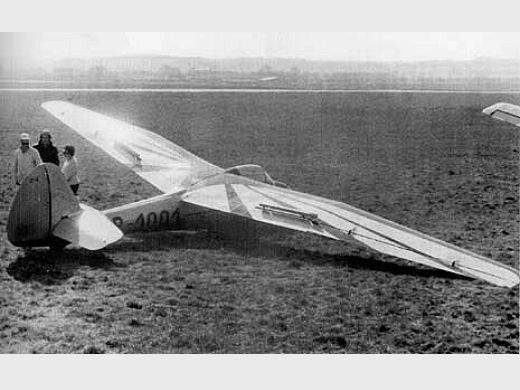

[Photo d'origine inconnue]
[The Worlds Sailplanes II]

AUTRES INFORMATIONS

Constructeur(s)
ConstructeurConstruits
IS (Instytut Szybownictwa - Segelfluginstitut), Bielsko (Pologne)
Info The World's Sailplanes II (y compris 30 IS-4 Jastrząb bis ?)

42
Nombre total de constructions42
Infos techniquesRoue fixe non amortie avec frein. Patin fixé sur amortisseurs caoutchouc
Histoire résuméePlaneur monoplace acrobatique avec un facteur de charge maxi de 12.2. Toutes les figures sont permises, y compris le vol en piqué en vitesse finale sans aérofreins. Ce planeur fit son premier vol le 21 décembre 1949 et fut construit en série entre 1952 et 1953.

Il y eu 30 IS-4 Jastrząb bis construits.
Liens personnalités Pas de personnalité associée.
RemarquesJastrząb = Habicht = autour (oiseau de proie)
Exemplaires existants
Immatriculé : SP-1391 (En exposition), localisation : Musée de Cracovie (Pologne)
Immatriculé : SP-1396 (Inconnu), localisation : Université Technique de Varsovie (Pologne)
Compléments docs

SOURCES DOCUMENTAIRES

Liens WEBSite : Site de Piotr Piechowski . Note + 13 photos + plan 3 vues + specs. (2009-10-28 CL)
LivresSZYBOWCE AKROBACYJNE SZD
par Chudziński, Kazimierz W. & Kubalańca, Jerzy & Murawski, Tomasz (2016) [p. 24-96. Texte + 37 photos + specs + plan 3 vues + notice technique].
The World's Sailplanes II
par OSTIV (1963) [p. 172-173. Photo + 3-vues + specs + notes].
Autres sourcesSailplane and Glidng, vol XIX n° 3, mars 1951 p 56. Note + specs.

MODÈLES RÉDUITS

Fiche n° 735 [Dernière mise à jour : 2013-07-29]
