Akaflieg Darmstadt D-09 Konsul

DONNÉES GÉNÉRALES
Année du premier vol
(ou de design, si seul projet)
1923
Pays Allemagne
Designer(s) BOTSCH, Albert & SPIES, Rudolf
Premier constructeur Bahnbedarf A.-G., Darmstadt, Akad. Fliegergruppe T. H. Darmstadt
Type d'appareil Planeur
Fonction --

SPÉCIFICATIONS TECHNIQUES
Envergure 18.2 m
Longueur 6.2 m
Hauteur 1.3 m
Allongement15.8
Surface alaire21 m2
Profil aileGöttingen 535
Masse à vide180 kg
Masse maxi280 kg
Charge alaire13.3 kg/m2
Vitesse mini--
Vitesse maxi--
Finesse maxi21.4 à 53 km/h
Taux de chute mini--
Nb sièges1
StructureBois et toile

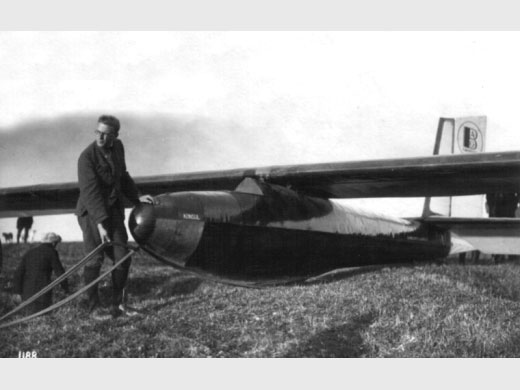

[Photo d'origine inconnue]
[Asiago, la nascita del vole a vela in Italia]

AUTRES INFORMATIONS

Constructeur(s)
ConstructeurConstruits
Bahnbedarf A.-G., Darmstadt, Akad. Fliegergruppe T. H. Darmstadt1
Nombre total de constructions1
Infos techniques--
Histoire résuméeAlbert Botsch réalisa un nouveau record du monde de distance avec le Konsul le 29 septembre 1923 avec un vol de 18.9 km. A participé au concours d'Asiago (Italie) en octobre 1924.
Liens personnalitésBOTSCH, Albert (Allemagne)
SPIES, Rudolf (Allemagne)
Compléments docs

SOURCES DOCUMENTAIRES

Liens WEBSite : Akademische Fliegergruppe Darmstadt e.V. . Prototyp D-9 "Konsul". (2009-10-20 JM)
Site : UIUC Applied Aerodynamics Group's . Göttingen 535 airfoil. (2009-11-22)
Site : UIUC Applied Aerodynamics Group's . Göttingen 535 fichier DAT. (2009-11-22)
LivresAlianti italiani
par PAJNO, Vittorio (2000) [p. 50. 3-vues].
Asiago : la nascita del volo a vela in Italia
par PEDRIELLI, Vincenzo (2002) [p. 36-44. ].
Asiago 1924
par PEDRIELLI, Vincenzo (2013) [p. 38, 43, 44, 68, 124. Texte + 5 photos + plan 3 vues + specs].
Das Segelflugzeug
par LANGSDORFF, Werner von (1931) [p. 24, 39, 58, 88, 90, 99, 131, 197, 212. Notes + 3 photos + specs].
Der Gleit- und Segelflugzeugbau
par GYMNICH, Alfried (1925) [p. 72, 83 - 86. 2 photos + 3-vues + description].
Forschen-Bauen-Fliegen
par LEMKE, Frank-Dieter & JACOB, Rolf (2010) [p. 5, 6, 7. Note + photo + dessin profil].
Handbuch des Motor- und Segelfliegens - Band 1
par VOGELSANG, W. (1935) [p. 199. 3-vues].
Sailplanes 1920-1945
par SIMONS, Martin (2001) [p. 26. 2 photos + 3-vues + description].

MODÈLES RÉDUITS

Pas de plan ou kit référencé.
Fiche n° 80 [Dernière mise à jour : 2024-01-29]
